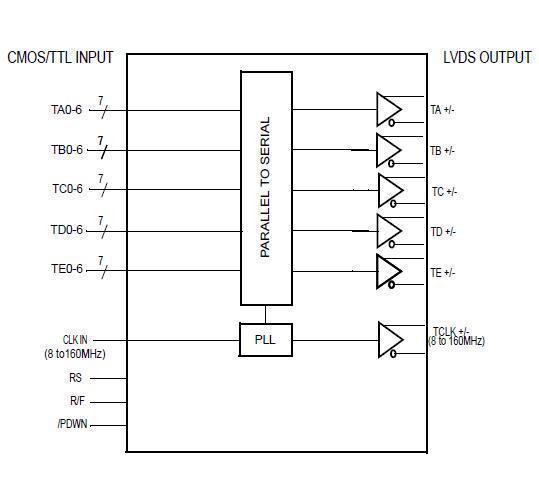

THC63LVD103D Block Diagram

摘要

THC63LVD103D是可支援NTSC到1080p/60Hz解像度的Transmitter IC。可對應廣汎頻率,檢查裝置與監視型攝影機都可使用。

  • LVCMOS to LVDS 切換
  • LVCMOS parallel輸入
     35bit/畫素
     160M畫素/秒(時脈頻率8-160MHz)
     支援1.2V-3.3V 輸入
     可選擇edge sampling 輸入
  • 5ch LVDS輸出
     1.12Gbps/ch
    抑制EMI小振幅輸出模式
  • 封裝:TQFP64
     與THC63LVD103為Pin to Pin可互換
  • 建議Rx:
     THC63LVD104C
