摘要

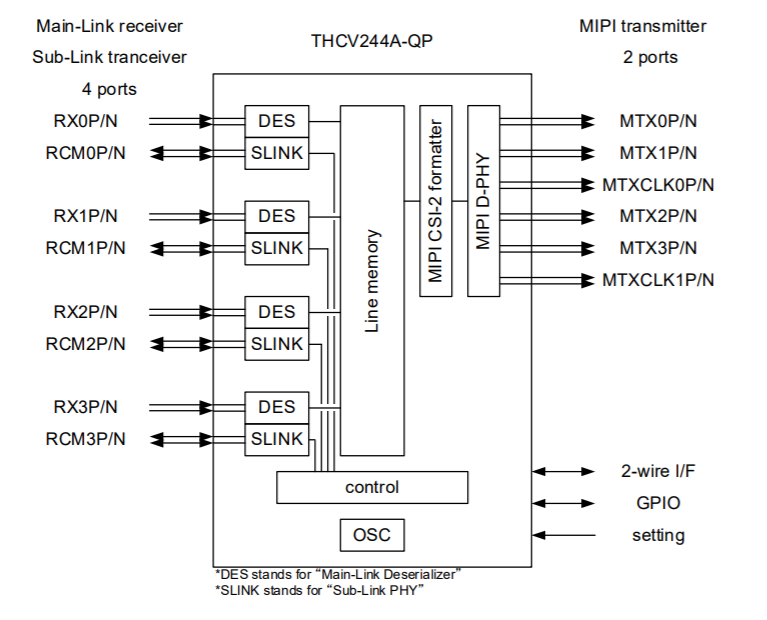

THCV244-QP 是一款可將 4 lane V-by-One®Hs（Gigabit serial interface）影像訊號轉換為 MIPI®CSI-2 影像訊號的 receiver IC。 可以使用雙絞線或同軸電纜接收來自多達 4 個相機鏡頭（1080p 60fps 10bit）的影像訊號。另外還具備可橋接I2C和GPIO訊號的Sub-Link功能。

  • 對應四個相機鏡頭（1080p 30fps 10bit or 1080p 60fps 8bit）
  • 對應三個相機鏡頭（1080p 60fps 10bit）
  •  V-by-One® HS 到 MIPI® CSI-2 的轉換
  • V-by-One® HS輸入
    每lane高達 4.0 Gbps（實際效果 3.2 Gbps）
    1,2,3 or 4 lane
  • MIPI® CSI-2輸出
    1lane最大1.49Gbps
    1,2 or 4lane
  • 電源電壓：　1.7V-3.6V、1.15V-1.3V
  • 雙向channel"Sub-Link":I2C/GPIO
  • 包裝：QFN64（9mm x 9mm）
  • 工作温度範圍：-40 to 105℃
  • 推薦Tx：
       THCV241A
    　THCV231
    　THCV235
  • 應用：
    　行車紀錄器
    　監控系統
    　產業用相機

※「MIPI®」為MIPI Alliance, Inc.的註冊商標。
