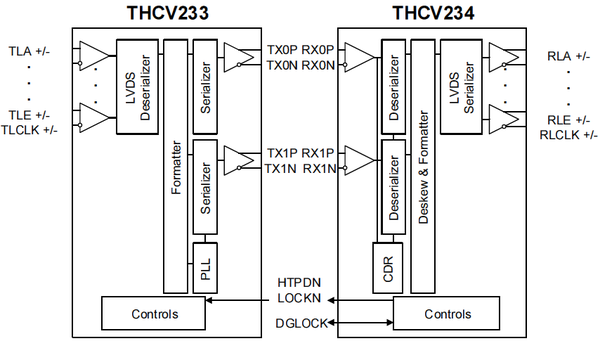

THCV233/234 Block Diagram

摘要

THCV233為發射(Tx)端LSI,可將32bit LVDS轉換為V-by-One®HS訊號。1lane最高可達到3.36Gbps的V-By-One®HS輸出。

  • LVDS to V-by-One®HS 訊號轉換
  • 5ch LVDS輸入
    　32bit/畫素
    　63-735Mbps/ch
  • V-by-One®HS 2lane輸出
    　4.2Gbps（實際效率3.36Gbps）/lane
    　2lane輸出分配功能
  • 電源電壓：1.8/3.3V
  • パッケージ：QFN48
  • 建議Rx：
    　THCV220
    　THCV234
LVDS Data Input V-by-One®HSOutput LVDS  Input Clock Frequency
 4ch(24bit) 1Lane 9MHz to 100MHz
 5ch(32bit) 1Lane 9MHz to 105MHz
