InterfaceV-by-One® HSTHCV333-Q
摘要

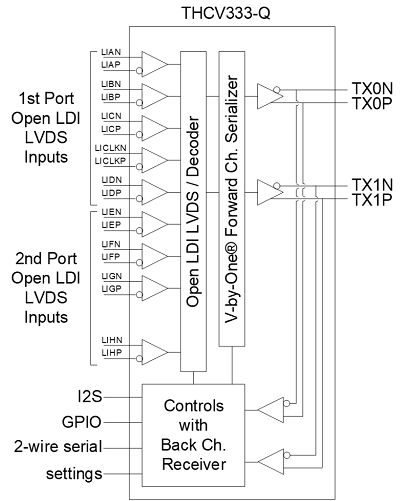

THCV333-Q是一款可將graphics processor的Open-LDI(LVDS)轉換為 V-by-One® HS/V-by-One® HSⅡ訊號的Transmitter IC。V-by-One® HSⅡ訊號可透過1對/2對雙絞線電纜或1條同軸電纜傳輸720p60fps24bit/1080p60fps24bit的未壓縮影片數據。
此外,THCV333-Q能夠透過V-by-One® HSⅡ訊號進行雙向控制通訊,包括I2S、2-wire serial、GPIO訊號而實現觸控面板控制。
- LVDS to V-by-One® HSⅡ轉換
- Open-LDI(LVDS)輸入
RGB 18bit or RGB 24bit - V-by-One® HS II 輸出
1lane最大3.75Gbps
1 or 2 lane - 搭載訊號傳輸品質監控功能（Eye Monitor）
- IO電壓： 1.8V-3.3V typ.
Analog電壓： 1.2V typ.
LVDS電壓： 1.8V typ. - I2S / I2C / GPIO(最大12條)
- Buckchanel GPIO最大120kbps
- Buckchanel2-wire serial 最大1Mbps
- 包裝：QFN64（9mm x 9mm）with Exposed Pad
- 動作溫度範圍：-40 to 105℃
| LVDS Data Input | V-by-One® HSII Output | LVDS Input Clock Frequency |
|---|---|---|
| Single (1port) | 1Lane | 10MHz to 109MHz |
| Single (1port) | 2Lane | 50MHz to 150MHz |
| Dual (2port) | 1Lane | 50MHz to 109MHz |
| Dual (2port) | 2Lane | 50MHz to 218MHz |
