 現在的電子設備中採用了各種高速interface技術。USB、Thunderbolt、MIPI、HDMI、DisplayPort、Serial ATA (SATA)、LVDS等都是典型的代表。

 其中一些高速interface技術被廣泛使用,但也有一般消費者鮮少知道的技術。它就是MIPI(Mobile Industry Processor Interface)。 MIPI是2008年制定的高速interface規格。歷史比較悠久。然而,絕大多數消費者表示:「我知道USB、Thunderbolt和HDMI,但不知道MIPI。」

 為什麼呢。這是因為 MIPI 用於手機和智慧型手機等移動裝置內部,作為連接相機和SoC或SoC和顯示器之間的影像訊號的interface。因為不會輸出到一般消費者可以直接接觸的裝置外部。這就是為什麼我們比較陌生的原因。

  MIPI在移動裝置以外的市場中也快速的普及和擴張。MIPI 達到智慧型手機相機鏡頭的高解析度需求,擁有多種高解析度傳感器。近年來,由於非移動裝置的內置相機鏡頭系統對更高解析度的需求不斷增加,MIPI的應用也被更多人討論。
這次我們就來看看MIPI的規格和特徵吧。

從特有的移動裝置標準開始

 MIPI是 LVDS等等中使用的低電壓幅度差動傳輸技術來實現高數據傳輸速度。但是,有幾點需要注意。那就是,定義數據傳輸速度和傳輸方法的物理層(PHY)規範不止一種。其實,簡單來說MIPI存在多種物理層規範。

 2008年制定的第一個物理(PHY)層規範是「D-PHY ver1.0」,最高數據傳輸速度為每lane 1 Gbit/秒(表1)。D-PHY ver1.0 是一個針對移動設備優化的標準。有兩點的優化,一是簡單性,另一個則是低功耗。

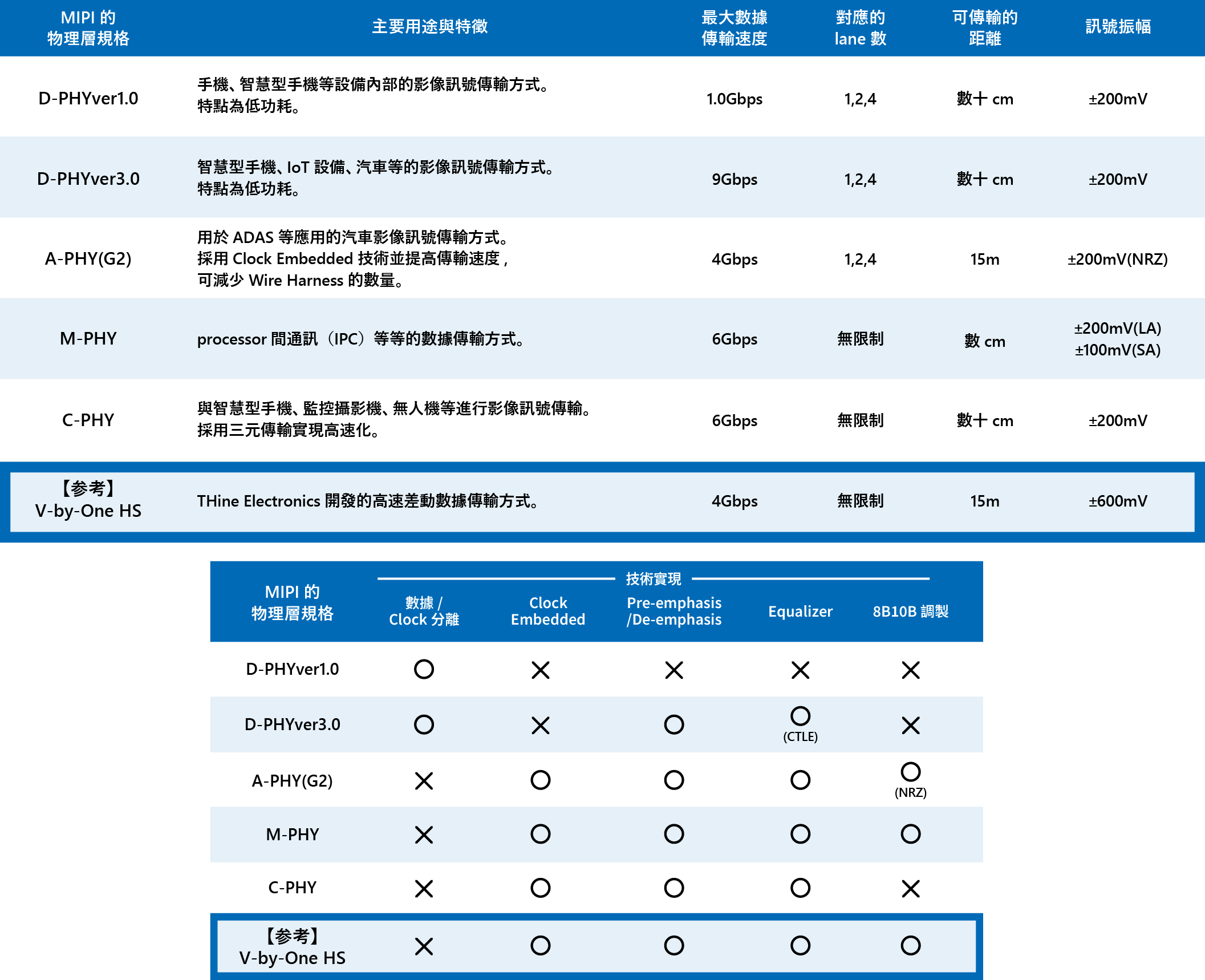

                                                                                    表1 MIPI的物理層規範


  第一個簡單性是透過採用不同訊號線上傳輸數據訊號和clock訊號的clock分離傳輸方法來實現的。當傳輸距離較長時,根據訊號線長度和特性的不同有可能發生Skew,以及數據訊號和clock訊號到達Receiver(接收)IC的時間不同而產生偏移。在最壞的情況下,會發生傳輸錯誤。 但是,如果訊號在移動設備內部傳輸,則無需遠距離發送。事實上,D-PHY ver1.0可以傳輸的距離大約是幾十公分。可以說我們決定採用clock分離傳輸方式,優先考慮的是簡單性而不是傳輸距離。

 第二個低功耗是通過將差動訊號的電壓幅度抑製到±200 mV來實現的。由於 LVDS 為 ± 350 mV,因此電壓幅度可降低到 4/7。這樣就可以降低功耗。當然,如果降低電壓幅度,數據訊號可傳輸的距離就會變短。但是,如上所述,MIPI 是用於移動設備內部的訊號傳輸,不需要長距離傳輸數據。於是將主力轉向於降低功耗。

為車載應用引入物理層標準

 如前面所說,MIPI 標準中有多個物理層標準。例如,D-PHY ver1.0 目前升級為「D-PHY ver3.0」。 D-PHY ver3.0與D-PHY ver1.0一樣採用差動傳輸的訊號幅度和clock分離傳輸方式,但加入De-emphasis技術和Equalizer技術則可讓最大數據傳輸速度提升至1lane 9Gbit/秒。

 此外,傳輸方式從clock分離傳輸方式改變為clock嵌入(clock-embedded)方式,有「C-PHY」和「M-PHY」兩種規格。C-PHY 是智慧型手機、監控攝影機、無人機等的物理層標準。最大的特點是,在clock-embedded方式的基礎上採用了三元傳輸方式,最大數據傳輸速度提高到了每lane 6Gbit/秒。

 M-PHY 是移動設備中處理器間通訊 (IPC) 的物理層標準。適用於Equalizer技術和 8B10B 調製技術,與C-PHY同樣,最大數據傳輸速度可提高到每lane 6Gbit/秒。

 D-PHY ver3.0、C-PHY、M-PHY都是MIPI的目標用途,都是針對移動設備的。通過採用新的傳輸技術,可以提高最大數據傳輸速度,可以說是移動設備範圍內新用途的標準。

 然而在2020年9月,一個明顯偏離這一趨勢的標準被確立。它是用於汽車應用的物理層標準「A-PHY」。這適用於汽車內部相機鏡頭和顯示器之間的數據傳輸應用。雖然屬於「設備內部高速數據傳輸標準」的範疇,但已經大大跳出「移動設備」的範圍。

   如果應用從移動設備轉向汽車的話,所需的傳輸距離自然會顯著增加。因此,在A-PHY中,除了clock-embedded方式外,還採用De-emphasis技術、Equalizer技術和8B10B調製技術,將傳輸距離延長到最大15米。每lane的最大數據傳輸速率為 2 Gbit / 秒。未來,我們計劃在保持最大傳輸距離為 15 米的同時,將最大數據傳輸速度提高到每lane最大6 Gbit/秒。

使用 V-by-One HS 解決問題

 現在的MIPI 的物理層標準已經從最初的 D-PHY ver1.0 經歷了重大的演變。然而,即使在這個時間點,也有很多應用在早期就已採用了 D-PHY。

 D-PHY的最大數據傳輸速度ver1.0為1.0 Gbit/秒,ver1.1為1.5 Gbit/秒,對於一般使用來說已經是十分高速的傳輸速度了吧。然而,根據應用的不同,可能幾十公分的傳輸距離還不夠長。例如,在使用MIPI D-PHY輸出的相機鏡頭模組(MIPI相機) 構建工業物聯網系統時。 對於果園中的作物監測,將相機鏡頭模組連接到果園架子上,並將其連接到置於地面的SoC。這時候,使用物理層標準為D-PHY的MIPI,傳輸距離是完全不夠的。

 解決傳輸距離問題的方法之一是採用高速interface技術的「V-by-One HS」。以下是如何使用 V-by-One HS。首先,將相機模組連接Transmitter(發送)IC將D-PHY對應的MIPI訊號轉換為V-by-One HS訊號。之後,該訊號通過Ethernet cable等傳輸,V-by-One HS 訊號由遠程連接到SoC的Receiver (接收)IC 返回到 MIPI 訊號(圖1)。
                                                                                 圖1 V-by-OneHS IC應用示例(行車記錄器)

  V-by-One HS與 MIPI 一樣,是一種採用低電壓振幅的差動傳輸技術的高速interface技術。但是,與 MIPI 不同的是,它並非專門用於移動設備中,而是一種汎用的高速interface技術。它的電壓振幅為±600 mV,採用Clock embedded方式。此外,由於採用了De-emphasis技術和equalizer技術,最大數據傳輸速度高達每lane 4 Gbit/秒,最大傳輸距離長達15米左右。因此,可以一下子解決D-PHY對應MIPI傳輸距離的問題。

易於使用的開發套件發表

 現在THine Electronics已於2023年2月開始銷售可大幅延長MIPI相機訊號傳輸距離的MIPI相機SerDes Starter Kit。該Starter Kit由SerDes 套件「THEVA24-RJ45-SET-V1」、指定的Grabber board「THEVA-GRABBER-V1」和「相機模組」三項產品組合而成(圖 2)。

                                                                           圖 2 Starter Kit內容和Grabber board

 「THEVA24-RJ45-SET-V1」包括相機端的Tx板、grabber board端的Rx板和ethernet cable。Tx板和Rx板是THine的MIPI THCV241A-P(安裝了interface轉換SerDes芯片組THCV242A- P(transmitterIC)和THCV242A-P(receiverIC)。
您可以在此處閱讀有關此開發套件的更多訊息。

提供多種用於延長MIPI距離的 IC

   THine Electronics目前準備了符合D-PHY標準且能將MIPI CSI-2訊號轉換為V-by-One HS訊號的輸出Transmitter IC,以及將接收V-by-One HS訊號轉換為符合D-PHY標準的MIPI CSI-2 訊號的Receiver IC共七種產品(表2)。就讓我們在下面介紹每款IC吧。

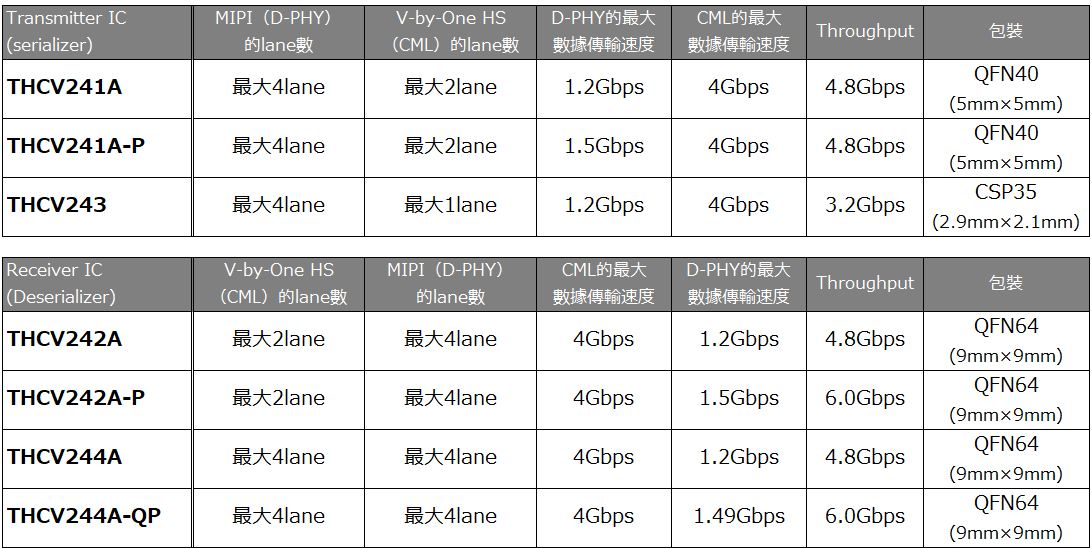

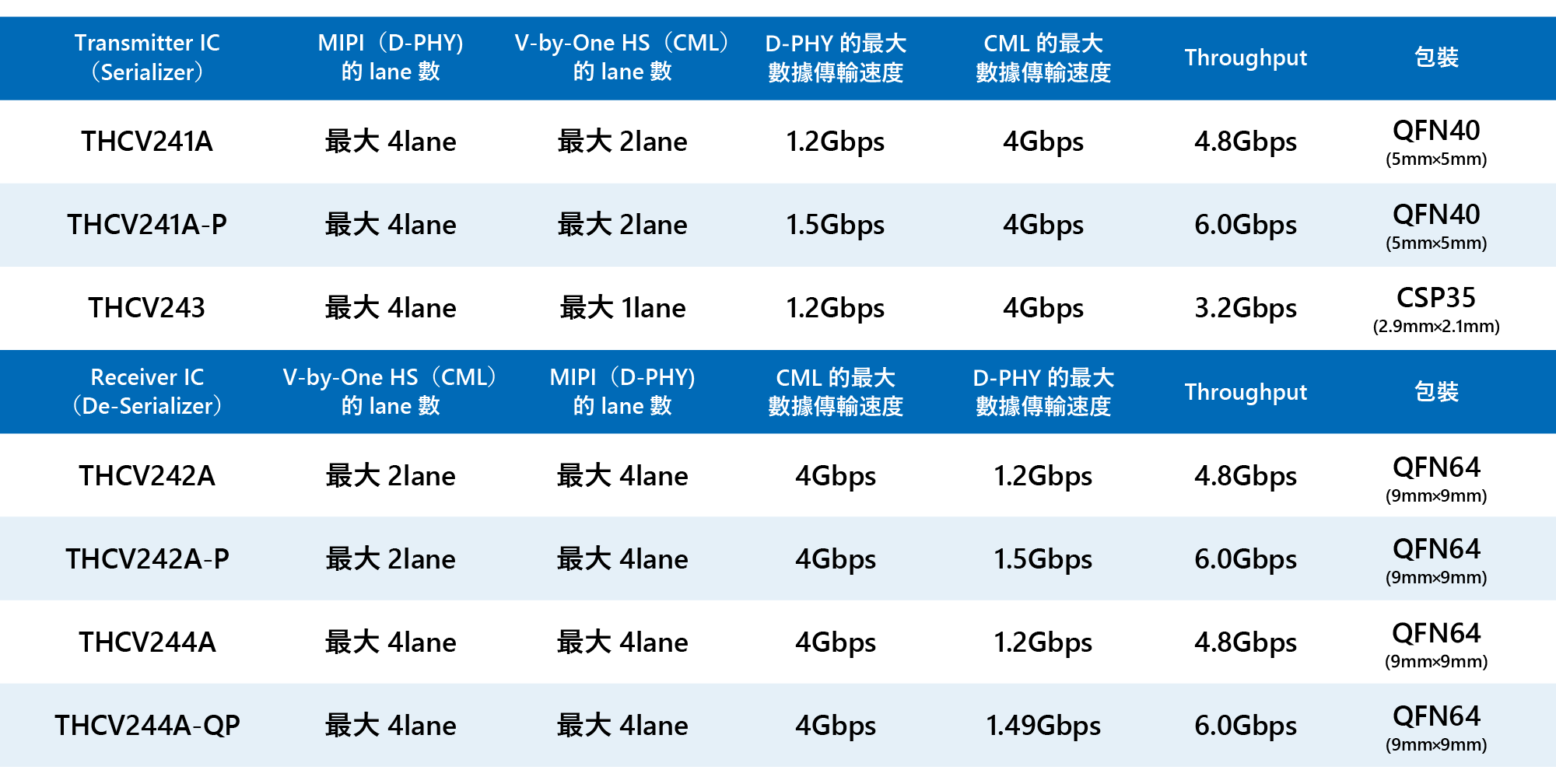

                                                             表2 對應V-by-One HS與MIPI 的Transmitter / receiver IC


  三款Transmitter IC產品分別為「THCV241A」與「THCV241A-P」、「THCV243」。 THCV241A 和 THCV241A-P 這兩款都是4 個lane的 MIPI CSI-2 訊號輸入和 2 個lane的 V-by-One HS 訊號輸出。V-by-One HS 訊號的最大數據傳輸速率都是 4 Gbit/秒 ,但 MIPI CSI-2 訊號的最大數據傳輸速率就不相同。THCV241A 最大為 1.2 Gbit/秒,THCV241A-P 最大為 1.5 Gbit/秒。這兩款的包裝都是實際面積為 5 mm x 5 mm 的QFN40封裝。

  THCV243的特點是採CSP35封裝且實際面積只有2.9 mm x 2.1 mm這麼小。因此,它適用於小型相機。MIPI CSI-2 訊號的輸入最多為 4 個lane,V-by-One HS 訊號的輸出為 1 個lane。 MIPI CSI-2 訊號的最大數據傳輸速率為 1.2 Gbit/秒,V-by-One HS 訊號的最大數據傳輸速率為 4 Gbit/秒。

  另外四款Receiver IC產品是「THCV242A」與「THCV242A-P」、「THCV244A」、「THCV244A-QP」。THCV242A 和 THCV242A-P 都是 2 個lane的 V-by-One HS 訊號輸入和 4 個lane的 MIPI CSI-2 訊號輸出。V-by-One HS 訊號的最大數據傳輸速率都是 4 Gbit/秒 ,但 MIPI CSI-2 訊號的最大數據傳輸速率就不同。THCV242A 最大為 1.2 Gbit/秒,THCV242A-P 最大為 1.5 Gbit/秒。

  THCV244A與 THCV244A-QP 的特色是具有四個lane的 V-by-One HS 訊號輸入。因此適用於汽車環景等多個相機鏡頭的拍攝。兩者在V-by-One HS 訊號的最大數據傳輸速率均為 4 Gbit/秒,但THCV244A 在MIPI CSI-2 訊號的最大數據傳輸速率為 1.2 Gbit/秒,THCV244A-QP則為1.49Gbit/秒。這四款產品均採用 QFN64 封裝,實際面積為 9 mm x 9 mm。
