摘要

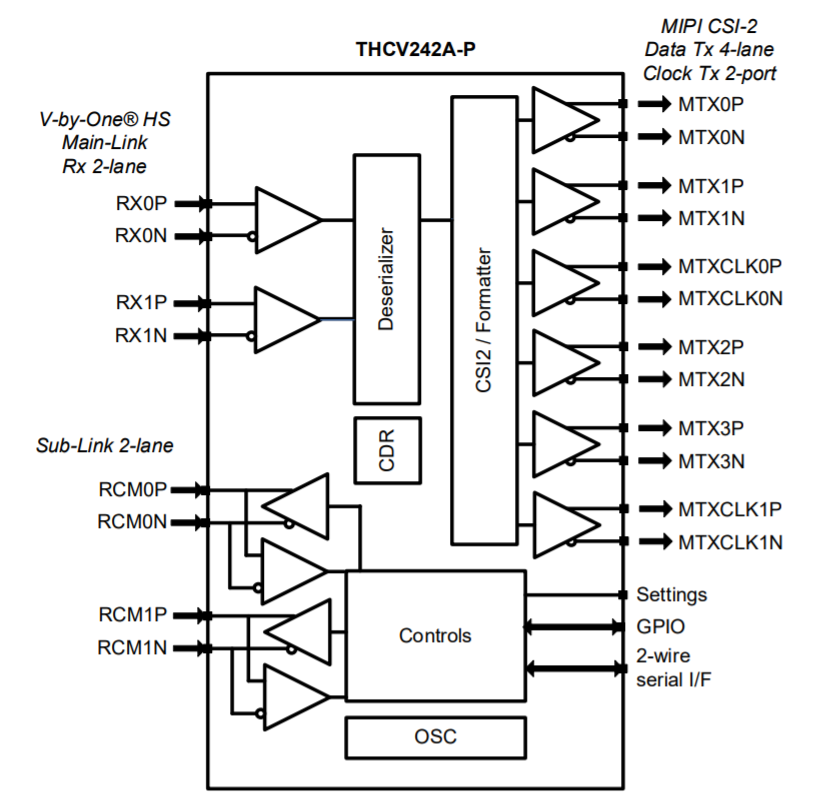

THCV242A-P是可將最大2個相機、2lane的V-by-One®HS（Gigabit serial interface）影像訊號轉換成MIPI®CSI-2影像訊號的接收IC。它具有2 lane速率高達4.0 Gbps的 V-by-One®HS輸出訊號，且可以使用兩對雙絞線或兩條同軸電接收4K UHD（8 Megapixel）60 fps RAW 10的相機影像訊號。另外還具備可橋接I2C和GPIO訊號的Sub-Link功能。

  • 對應4K UHD（8Megapixel）60fps RAW10
  • V-by-One® HS to MIPI® CSI-2 變換轉換
  • V-by-One® HS輸入
    1lane最大4.0 Gbps（有效速率3.2Gbps）
    1 or 2lane
  • MIPI® CSI-2輸出
    1lane最大1.5Gbps
    1,2 or 4lane
  • 電源電壓：　1.7V-3.6V、1.15V-1.3V
  • 雙向channel"Sub-Link":I2C/GPIO
  • 包裝：QFN64（9mm x 9mm）
  • 工作温度範圍：-40 to 105℃
  • 推薦Tx：
    　THCV241A-P
  • 應用：
    　行車紀錄器
    　監視器
    　工業用相機
    　醫療用相機
※「MIPI®」為MIPI Alliance, Inc.的註冊商標。
