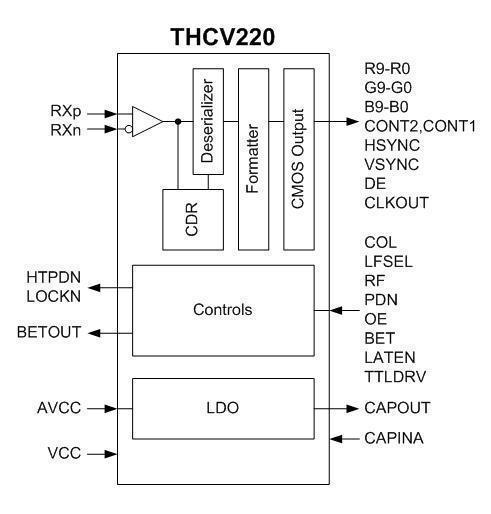

THCV220_Block_Diagram

摘要

THCV220為接收(Rx)端LSI,可將V-By-One®HS轉換為32bit LVCMOS訊號。最高可達到3.0Gbps的V-By-One®HS, 相當於可接收相當於720P/60Hz/30bit color的影像訊號。

  • V-by-One®HS to LVCMOS 訊號轉換
  • V-by-One®HS 輸入
    　3.75Gbps（實際效率3.0Gbps）/lane
  • LVCMOS 輸出
    　32bit/Clock
  • 電源電壓：2.5V-3.3V
  • 封裝：QFN64
  • 操作溫度範圍：-40 to 85℃
  • AEC-Q100 ESD Protection
  • 建議Tx：
    　THCV219
    　THCV233
V-by-One®HSInput LVCMOS Output LVCMOS Output Clock Frequency
 1Lane  24bit  10MHz to 125MHz
 1Lane  32bit  7.5MHz to 93MHz
