InterfaceV-by-One® HSTHCV334-Q
摘要

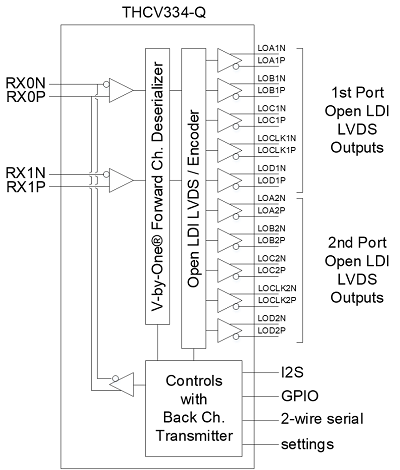

THCV334-Q是可將V-by-One® HS/V-by-One® HSⅡ訊號轉換為Open-LDI(LVDS)訊號的Receiver IC。V-by-One® HSⅡ訊號可透過1對/2對雙絞線電纜或1條同軸電纜傳輸720p60fps24bit/1080p60fps24bit的未壓縮影片數據。
此外,THCV334-Q能夠透過V-by-One® HSⅡ訊號進行雙向控制通訊,包括I2S、2-wire serial、GPIO訊號而實現觸控面板控制。
- V-by-One® HSⅡ to LVDS轉換
- V-by-One® HSⅡ 輸入
1lane最大4Gbps
1 or 2 lane - Open-LDI(LVDS)輸出
RGB 18bit or RGB 24bit - 搭載訊號傳輸品質監控功能（Eye Monitor）
- IO電壓： 1.8V-3.3V typ.
Analog電壓： 1.2V typ.
LVDS電壓： 3.3V typ. - I2S / I2C / GPIO(最大13條)
- Buckchanel GPIO最大120kbps
- Buckchanel 2-wire serial 最大1Mbps
- 包裝：QFN64（9mm x 9mm）with Exposed Pad
- 動作溫度範圍：-40 to 105℃
| V-by-One® HSII Input | LVDS Data Output | LVDS Input Clock Frequency |
|---|---|---|
| 1Lane | Single (1port) | 10MHz to 109MHz |
| 1Lane | Dual (2port) | 50MHz to 109MHz |
| 2Lane | Single (1port) | 50MHz to 170MHz |
| 2Lane | Dual (2port) | 50MHz to 218MHz |
製品相關的技術FAQ請按此
資料下載
-
Data Sheet
