THCV241A-P

概要

THCV241A-P是最大4lane的可将MIPI® CSI-2影像信号转换成V-by-One® HS(千兆位・串行・接口)影像信号的传送IC。拥有2lane的最大rate 4.0Gbps的V-by-One® HS输出,可仅通过2对双绞线或2根同轴线来完成4K UHD(8百万像素)60fps RAW10的摄像机影像信号的传送。另外还具备可桥接I2C和GPIO信号的Sub-Link功能。

特征

  • 对应4K UHD(8百万像素)60fps RAW10
  • MIPI® CSI-2 to V-by-One® HS的转换
  • MIPI® CSI-2 输入
    1lane最大1.5 Gbps
    1,2, or 4lane
  • V-by-One® HS输出
    1lane最大4.0Gbps(实测3.2Gbps)
    1 or 2lane
  • 内置展频时脉生成器(SSCG)
  • 电源电压: 1.7V-3.6V、1.1V-1.3V
  • 双向通信频道 “Sub-Link"
    I2C/GPIO
  • 复制输出(Distribution)mode
  • 封装:QFN40(5mm x 5mm)
  • 工作温度范围:-40 to 105℃
  • 推荐Rx:
     THCV242-P
  • 应用:
     医疗用摄像机
     监控摄像机
    工业用摄像机
    行车记录仪

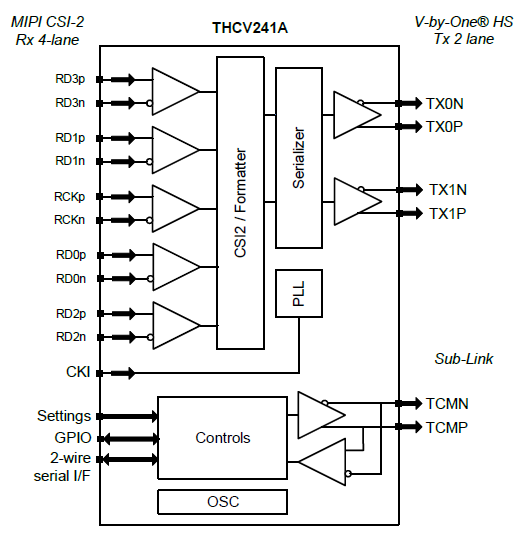

Block Diagram

※「MIPI®」是MIPI Alliance, Inc.的注册商标。
