摘要

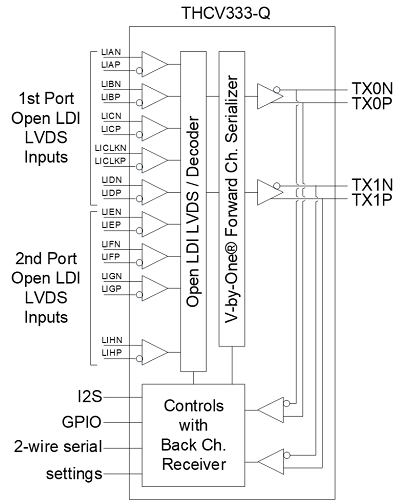

THCV333-Q是一款可將图像传感器输出的Open-LDI(LVDS)转换为 V-by-One® HS/V-by-One® HSⅡ信号的传送IC。V-by-One® HSⅡ信号可通过1对或2对双绞线或1条同轴电缆传送720p60fps24bit/1080p60fps24bit的未压缩的视频数据。
此外,THCV333-Q能通过V-by-One® HSⅡ信号进行双向控制通信,包括I2S、两线串行、GPIO信号来实现触屏面板控制。

  • LVDS to V-by-One® HSⅡ转换
  • Open-LDI(LVDS)输入
    RGB 18bit or RGB 24bit
  • V-by-One® HS II 输出
    1lane最大3.75Gbps
    1 or 2 lane
  • 装载信号传送品质监控功能（Eye Monitor）
  • IO电压： 1.8V-3.3V typ.
    Analog电压： 1.2V typ.
    LVDS电压： 1.8V typ.
  • I2S / I2C / GPIO(最多12根)
  • 后通道GPIO 最大120kbps
  • 后通道两线串行最大1Mbps
  • 封装：QFN64（9mm x 9mm）with Exposed Pad
  • 工作温度范围：-40 to 105℃

LVDS Data Input V-by-One® HSII Output LVDS  Input Clock Frequency
 Single (1port)  1Lane  10MHz to 109MHz
 Single (1port)  2Lane  50MHz to 150MHz
 Dual (2port)  1Lane  50MHz to 109MHz
 Dual (2port)  2Lane  50MHz to 218MHz
