摘要

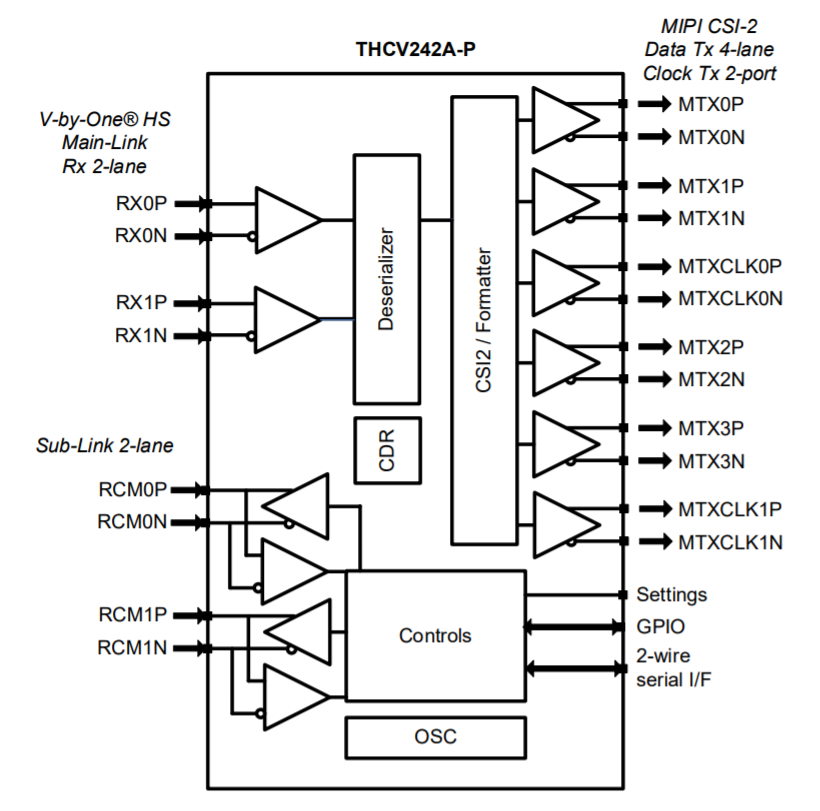

THCV242A-P是可将最大2摄像头、2lane的V-by-One®HS（千兆位・串行・接口）的影像信号转换为MIPI®CSI-2影像信号的接收IC。拥有2lane的最大rate 4.0Gbps的V-by-One® HS输出，可仅通过2对双绞线或2根同轴线来完成4K UHD(8百万像素）60fps RAW10的摄像机影像信号的接收。另外还具备可桥接I2C和GPIO信号的Sub-Link功能5

  • 对应4K UHD（8百万像素）60fps RAW10
  • V-by-One® HS to MIPI® CSI-2 的转换
  • V-by-One® HS 输入

    1lane最大4.0 Gbps（实测3.2Gbps）
    1 or 2lane
  • MIPI® CSI-2输出
    1lane最大1.5Gbps
    1,2 or 4lane
  • 电源电压：　1.7V-3.6V、1.15V-1.3V
  • 双向通信频道"Sub-Link"：I2C/GPIO
  • 封装：QFN64（9mm x 9mm）
  • 工作温度范围：-40 to 105℃
  • 推荐Tx：
    　THCV241A-P
  • 应用：
    　医疗用摄像机
    　监控摄像机
    　工业用摄像机
    　行车记录仪　
※「MIPI®」是MIPI Alliance, Inc.的注册商标。
