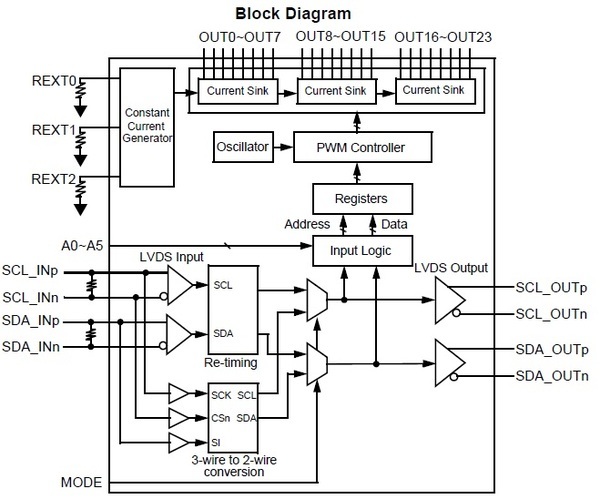

THL3514 Block Diagram

THL3514는 24 채널의 정전류싱크 출력을 가진 LED 드라이버 입니다. 정전류값은 외부저항에 의해 3계통의 설정이 가능합니다.
발진기, PWM 회로를 내장하고 있어, 레지스터 입력에 의한 LED 휘도를 각각채널별로 256 단계 설정할 수 있습니다.
시리얼 인터페이스는, LVDS 차동 2페어(클럭, 데이터)로 되어있으며, 높은 노이즈 내성, 고속, 장거리 전송을 실현합니다.
LVDS는 캐스케이드 접속과 멀티드롭 접속 양쪽을 대응하며, LED 드라이버의 배치, 접속의 자유도를 높였습니다.
통신 프로토콜은 심플한 단방향 통신이므로 CPU에 부하가 적으며, 제어하기 쉽게 되어있습니다

  • 정전류 싱크 출력 24 채널
  • 출력 싱크 전류 최대 40mA/채널
  • 출력 내압 최대 40V
  • 채널 개별 휘도 조정 256 단계
  • 출력 Disable 기능
  • 2선 시리얼 LVDS 입력 또는 3선 시리얼 CMOS 레벨 입력 최대 10Mbps
  • 3선 시리얼 CMOS 레벨에서 2선 시리얼 LVDS로의 변환 기능
  • 2선 시리얼 LVDS의 리피터 기능, 파형정형, 타이밍 보정
  • 디바이스 어드레스 지정 (최대 62개)
  • 모든 디바이스의 일괄 레지스터 입력도 가능
  • 각종 보호 기능 내장:UVLO, 단락보호, 서멀 셧다운
  • 전원전압범위:3.0 ~ 5.5V
  • 패키지:QFN 48-pin Exposed Pad
