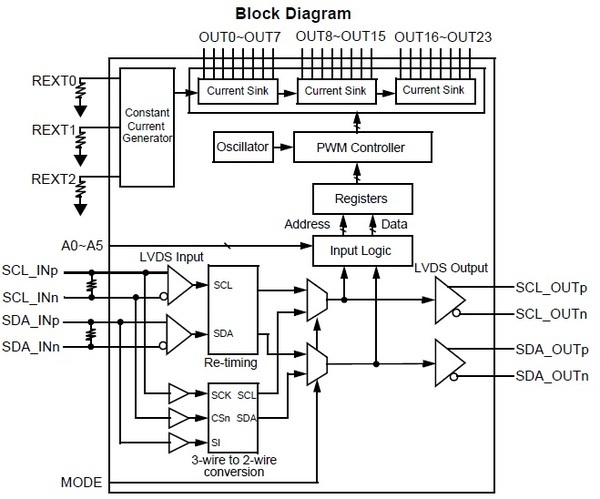

THL3514框图

摘要

THL3514为带有24路定电流同步输出的LED驱动。定电流值通过外置电阻可进行3种系统的配置。
内置振荡器、PWM电路,可通过寄存器控制LED亮度,每路256阶亮度可调。
使用两对LVDS(时钟线、数据线)作为串行接口,实现高抗干扰、高速率、长距离传输。
LVDS可进行级联连接及多支路连接,提高了LED驱动部署及连接的自由度。
通信协议采取简单的单向通信方式,减轻CPU负荷,易于控制。

  • 定电流同步输出 24路
  • 输出同步电流 最大40mA/路
  • 输出耐压 最大40V
  • 每路亮度256阶,可分别调整
  • 具备输出关闭功能
  • 支持双线串行LVDS输入或三线串行COMS电平输入,最大10Mbps
  • 具备将三线串行CMOS电平向双线串行LVDS的转换功能
  • 具备双线串行LVDS的信号复制,波形整形,时机校正(Timing Correction)等功能
  • 可指定设备地址(最大62个)
  • 全体设备统一写入功能
  • 具备各种保护功能,如内置入低电压锁定(UVLO),过电流保护,过热关机等。
  • 电源电压范围:3.0 ~ 5.5V
  • 封装:QFN 48-pin Exposed Pad
