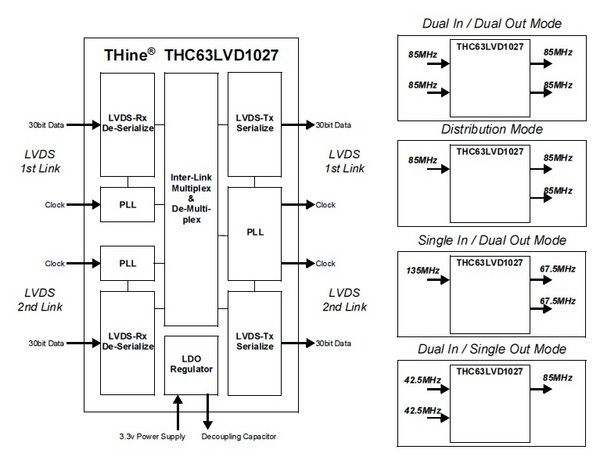

THC63LVD1027 Block Diagram

개요

1080p/UXGA를 지원하며, 신호파형정형/MUX-DEMUX/데이터분배 등의 용도로 개발된 Dual Pixel Link LVDS 리피터 IC입니다.
LVDS I/F의 SoC화가 진행되고, 더불어 전송선로가 길어지면서 신호파형의 품질이 요구에 부합하지 않는 경우, 바람직한 신호파형으로 다시 정형할 수 있으며, 영상복제 또는 신호선 절감의 용도로도 활용이 가능합니다.

  • 5ch LVDS 2port(Dual Pixel Link) 입력
     35bit/화소
     170M 화소/초(클럭주파수 20-85MHz)
     ±480ps@75MHz 채널간 Skew 마진
     Fail Safe기능
  • 5ch LVDS 2port(Dual Pixel Link) 출력
     35bit/화소
     170M 화소/초(클럭주파수 20-85MHz)
     EMI를 억제하는 소진폭 출력 모드
  • MUX/DEMUX 기능
    예) SXGA 60Hz, 108Mpps
    1port(108MHz)2port(54MHz)
  • 데이터 분배(복제) 기능
  • 전원전압:3.3V
  • 패키지:TSSOP64(Exposed Pad)
  • 동작온도범위:-40 to 85℃
