- THC63LVD1027
摘要
可對應1080p/UXGA,可分配訊號波形整理/MUX-DEMUX/Data的Dual Link LVDS Repeater IC。隨著SoC整合LVDS I/F且傳輸線路的長度增加的需求,1027可將訊號波形品質優化重整。也可應用在畫面的複製與訊號線的削減等用途。
- 5ch LVDS 2port (Dual Pixel Link)輸入
35bit/畫素
170M畫素/秒(時脈頻率20-85MHz)
Ch間Skew・Margin±480ps@75MHz
Fail Safe功能 - 5ch LVDS 2port (Dual Pixel Link)輸出
35bit/畫素
170M畫素/秒(時脈頻率20-85MHz)

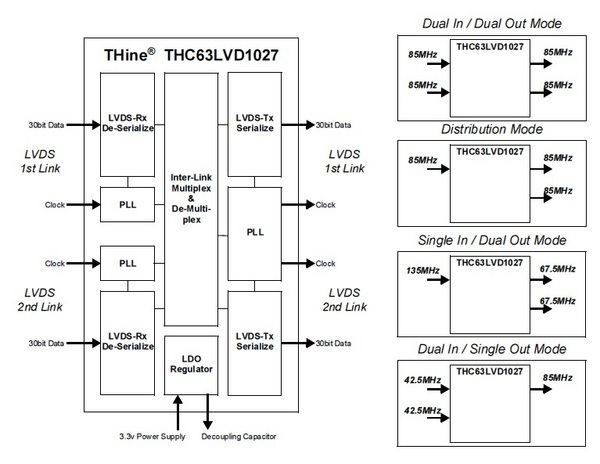

抑制EMI小振幅輸出模式 - MUX/DEMUX機能
For example, SXGA 60Hz, 108Mpps
1port(108MHz)→ 2port(54MHz) - 分配Data(複製)機能
- 電源電壓:3.3V
- 封裝:TSSOP64(Exposed Pad)
- 動作温度範圍:-40 to 85℃
