Video ADC


당사에서는 독자 개발한 고성능 ADC (Analog to Digital Converter) 코어를 탑재한 Video ADC를 제품화 하였습니다. 당사의 Video ADC는 평면 디스플레이가 보급 될때부터 타사보다 먼저 고해상도 비디오 신호지원 뿐만아니라 업계 최고 수준의 AD변환속도, 정밀도, 고기능 및 자동화된 비디오 신호처리 회로를 탑재한 IC를 개발 및 시장 출시 하였습니다.

THC7984-17은 아날로그 영상신호를 디지털 영상신호로 변환하기 위한 기능을 통합한 LSI입니다. HDD Recorder가 출력하는 컴포넌트 비디오 신호나 PC가 출력하는 아날로그 RGB 신호를 Full HD TV나 프로젝터 등에 디스플레이 시키는데 이용하실 수 있습니다.

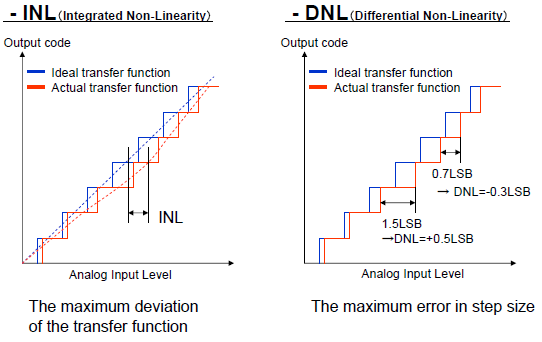

INL, DNL은 ADC특성을 나타내는 중요한 펙터이며 화질에 큰 영향을 미침.


INL이 크면, 그라데이션의 왜곡 및 색편차가 발생201310162106_1.png
DNL이 크면, 그라데이션에 세로줄이 생김

THC7984는 아날로그 영상신호를 디지털신호로 변환하는 기능을 통합한 LSI입니다.

  • 상기제품은 유럽의 RoHS를 (2011/65 /EU)대응하고 있습니다.
    환경규제에 관한 자료(MSDS、ICP분석레포트、분쟁광물조사결과를 포함한 레터등), 제품의 사용서(패키지,포장, 기타)등의 자료에 관련해서는, 폐사 판매거점에 문의를 해주시기 바랍니다.(폐사판매거점은 이곳을 클릭하여 주십시요)

    기타, 제품 및 회원페이지등의 문의에 대해서는 이곳을 클릭하여 주십시요.

초보자를 위한 ADC 입문

1. ADC란?

Analog to Digital Converter→아날로그 신호를 디지털 신호로 변환하는 장치. (AD 변환기, AD 컨버터)


입력된 전압을 수치화(2진수)하여 출력한다
  (예)    입력전압  수치  (디지털 값)
      0V  →  0 (0000)
      0.5V →  7 (0111)
      1V  →  15 (1111)


2. 아날로그 신호와 디지털 신호
기본적인 AV기기의 디지털 신호


3. ADC 사양~분해능
ADC는 전압의 기준→분해능은 눈금의 미세함을 나타냄



필요한 분해능은 용도와 기기에 따라 다르다
 영상신호:8-12bit
 음성신호:16-24bit

(예) 영상신호

4. ADC 사양 ~변환 속도
디지털 신호는 시간방향에 대해서 분산적→샘플링이 필요
필요한 변환속도는 용도와 기기에 따라 다르다
영상신호:10MHz~200MHz 정도
음성신호:10kHz~200kHz 정도


(예) 영상신호
해상도가 1080p (Full HD)의 경우,
1/60초에 1화면 부분의 화소 데이터(2200×1125=247.5만 화소)를 A/D 변환함→148.5MHz의 변환 속도가 필요


나이키스트(Nyquist)정리 (표본화 정리)
아날로그 입력 신호대역의 2배의 주파수로 샘플링하면, 원래의 아날로그 신호를 재생할 수 있다.

5. ADC 사양~용도
필요한 분해능이나 변환 속도는 용도에 따라 다르다

최적인 A/D 변환 방식은 분해능이나 변환 속도에 따라 다르다

6. 아날로그 비디오 신호~종류
아날로그 비디오 신호의 종류


신호 단자 주요 출력 기기
 컴포지트 비디오  비디오 단자  VTR, 콘솔게임기
 Y/C신호  S비디오 단자  VTR, 콘솔게임기
 컴포넌트(YPbPr)  컴포넌트 단자
 D단자( D1~D5)
 DVD 플레이어, HDD Recorder
 PC신호(RGB)  PC단자(D-sub)  PC, 워크스테이션















Product Name Number of Chanels Bit/Pixel Sampling Frequency Package Status
THC7984-17 3ch×2 port 30 10~170MSPS LQFP80 MP
LCD TV・대형 디스플레이
카메라 어플리케이션
