摘要

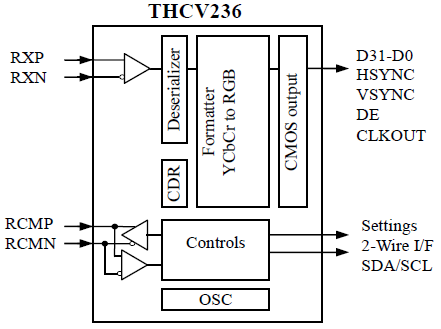

THCV236 是將THCV Transmitter IC傳送過來的串列影像訊號轉換成最大32bit/pixel的LVCMOS並列訊號的Receiver IC。1080p60Hz,16 bit的Camera影像訊號用一條Twisted cable或一條同軸cable就可以接收。同時具備I2C或是UART,GPIO信號用一條串列影像訊號即可通信的Sub-Link。

  • 由LVCMOS並列轉換成串列
  • CML串行視頻輸出 最大4.0Gbps (實效3.2 Gbps)
  • LVCOMS 並行視訊輸出
    最大32bit/畫素
    1.8-3.3V(JEDEC規格)
  • YCbCr⇔RGB色空間変換機能
     ITU-R.BT601/BT709
  • 波型的均化器
  • 電源電壓範圍:1.7V-3.6V
  • 雙方向通信ch“Sub-Link"
     I2C/UART/GPIO(最大4條)
  • Package:QFN64
  • 工作溫度範圍:-40 to 105℃
  • 推薦Tx:
     THCV231
     THCV235
  • 應用:
     車用影像機器
     監視器
LVCMOS Parallel Output CSC* Output Clock Frequency
YCbCr4:2:2 8/10/12/16bit
-
24 to 160MHz
YCbCr4:2:2 20bit - 10 to 133MHz
YCbCr4:4:4 24bit - 7.5 to 100MHz
YCbCr4:4:4 30bit - 6 to 80MHz
RGB 18bit (6bpc) -
10 to 133MHz
24 to 160MHz
RGB 24bit (8bpc)
-
7.5 to 100MHz
24 to 160MHz
RGB 30bit (10bpc)
-
6 to 80MHz
8 to 160MHz
 CSC* : Color Space Conversion YCbCr422   to RGB444
