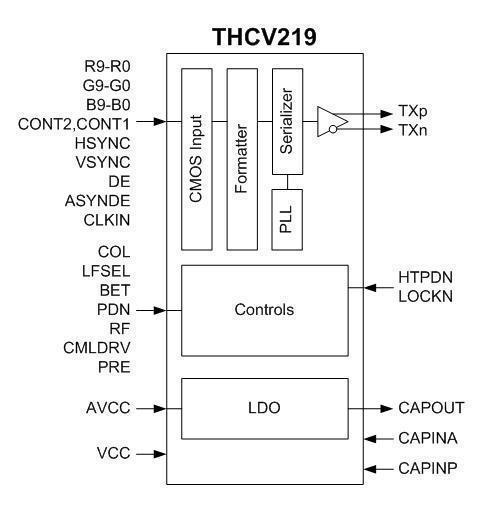

THCV219_Block_Diagram

摘要

THCV219是可將32bit的LVCMOS輸入訊號轉換為V-by-One®HS訊號的Transmitter IC。最大實效rate2.4Gbps的V-by-One®HS輸出,可傳輸相當於720p/60Hz/30bit color的影像訊號。

  • LVCMOS to V-by-One®HS 切換
  • LVCMOS輸入
     32bit/畫素
  • V-by-One®HS輸出
     3.0Gbps(實効2.4Gbps)/lane
  • 電源電壓:2.5V-3.3V
  • 封裝:QFN64
  • 動作温度範圍:-40 to 85℃
  • AEC-Q100 ESD Protection
  • 建議Rx:
     THCV220
     THCV234
LVCMOS Input V-by-One®HS Output  LVCMOS Input Clock Frequency
 24bit  1Lane  10MHz to 100MHz
 32bit  1Lane  7.5MHz to 75MHz
