InterfaceV-by-One® HSTHCV216
摘要
THCV216是可將V-by-One®HS×2lane訊號轉換為相當於最大36bit×2port（Dual Pixel Link）的LVDS信號的Transmitter IC。1Lane最大實效rate3.0Gbps的V-by-One®HS 2ch輸入，可接收相當於1080p/60Hz/36bit color的影像訊號。
- V-by-One®HS to LVDS 切換
- V-by-One®HS 2lane輸入
3.75Gbps（實効3.0Gbps）/lane - 6ch LVDS 2port（Dual Pixel Link）輸出
36bit/畫素
140-700Mbps/ch - 電源電壓：1.8/3.3V
- 封裝：TSSOP64

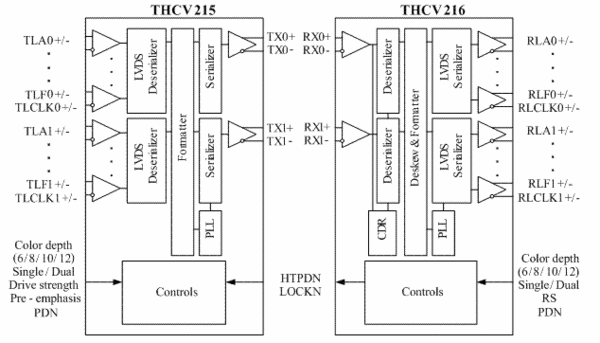

- 建議Tx：
THCV215
THCV217
| V-by-One®HSInput | LVDS Data Output | LVDS Output Clock Frequency |
|---|---|---|
| 1Lane | 4ch(24bit) | 20MHz to 100MHz |
| 2Lane | 4ch(24bit)×2 | 20MHz to 100MHz |
| 1Lane | 5ch(30bit) | 20MHz to 85MHz |
| 2Lane | 5ch(30bit) ×2 | 20MHz to 85MHz |
| 1Lane | 6ch(36bit) | 20MHz to 75MHz |
| 2Lane | 6ch(36bit) ×2 | 20MHz to 75MHz |
