Power Module

THV4XXXX  시리즈는 인덕터를 케이스 형상으로 가공하여 방열판을 대신하는 것으로 종래보다 대폭으로 고효율(저손실), 고방열성을 실현한 초소형 One-package 전원 모듈입니다.

THV8XXXX
시리즈는 THine독자적인 제어방식(TransphaseTM)으로 세계 최고 수준의 고속 응답성을 실현한 초소형 One-package 전원 모듈입니다.

초소형 고효율 One-package 전원 모듈 THPM4xxxx 시리즈

<용도>
각종 LSI(ASIC, ASSP, FPGA, DSP, DDR) 구동용

<특징>

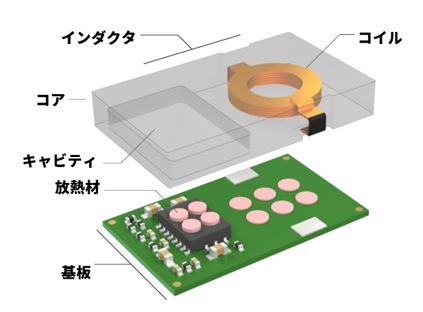

자인 일렉트로닉스의 THPM4xxxA 시리즈에서는 고효율, EMI 저감, 방열성 향상을 각각 양립시킬 수 있도록 지금까지와는 다른 제품 구조를 취하고 있습니다.


zoom

■고효율:저DCR 값에 의한 인덕터 탑재 패키지로 고효율을 실현
 코일을 케이스에 가공해 코일 자체의 면적을 넓히는 것으로, 종래보다 저항(DCR) 값이 작은 코일을 사용하는 것이 가능합니다. 이것으로 전력 손실을 낮게 억제해 고효율을 실현합니다.

■고전력 밀도:초소형 패키지 사이즈
 전원 주변의 회로를 작게 할 수 있어 공간 절약화를 실현합니다.

■높은 방열성:인덕터가 방열판 역할을 하여 고방열성을 실현
 인덕터가 방열판 역할을 하여, 본 제품 내부의 전원 IC나 인덕터로부터의 발열을 공기중 또는 실장 기판으로 빼냅니다.

■저EMI 복사:코어가 전자 실드가 되어 복사 노이즈를 차단
 케이스 형상으로 가공된 인덕터가 금속 실드 역할을 합니다. 본 제품 내부의 PCB 레이아웃상에서도 파워라인의 트레이스 길이를 짧게, 극력 전류 루프 에리어를 작게 설계하여, 더욱 더 EMI를 억제할 수 있습니다.


초고속 응답 전원 모듈 THV8XXXX 시리즈

<용도>
각종
LSI (ASIC, ASSP, FPGA, DSP, DDR) 구동용


<특징>
zoom
 보통의 유사한 전원 시스템에서는, 전원을 둘러싼 기기 내의 부하가 급변할 경우, 전원 전압이 그 부하 급변에 따라가지 못하고, 큰 전압 변동(전압딥)이 생겨, 디지털 회로의 오동작이나 최악의 경우, 부하를 파괴할 우려가 있습니다.
 그러나,
THV81800을 이용한 경우에는, 부하 급변에 대하여 순식간에 전원 전압을 추종함으로써 전압딥의 발생을 최소한으로 억제하고, 상술한 바와 같은 최근의 전원 장애를 미연에 방지할 수 있습니다.


zoom
  전원 시스템의 소비전력 절감이라는 과제에 있어서도, 높은 전력 변환 효율을 제공할 수 있습니다. 예를 들어, 4A 구동 시 변환 효율은 보통의 전원 시스템과 비교하여 약 2% 정도의 향상을 실현시키는 것에 성공했습니다. 또, 당사 독자의 전원 시퀸스 제어 기술 Powerlinker를 탑재하고 있습니다. 복수의 전원 출력이 필요한 경우에 각각의 전원끼리 링크 시킴으로써, 각 전원 레일의 부팅과 셧다운의 순서를 자유자재로 설정할 수 있습니다.

직류 입력 전압을 강압하며, 필요한 직류 출력 전압에 고효율로 변환하는 전원 모듈입니다.

Type Product Name Input
Voltage
(V)
Output
Voltage
(V)
Output
Current
(A)
Accuracy
(%)
Size
(mm)
Package Status
NEW
Module DC/DC Converter
THPM4301A 2.95-6 0.6-3.6 6 1 11.0×9.1×2.80 LGA MP
NEW
Module DC/DC Converter
THPM4401A 4-28 0.6-5 8 1.5 15.2×9.2×3.0 LGA MP
NEW
Module DC/DC Converter
THPM4601A 4-16 0.6-5.5 12 0.8 15.2×15.2×3.2 LGA MP
Module
DC/DC
Converter
THV81800 7.5 - 28 0.85-4 8 1 15.0×
15.0×
2.82
LGA ES
