개요

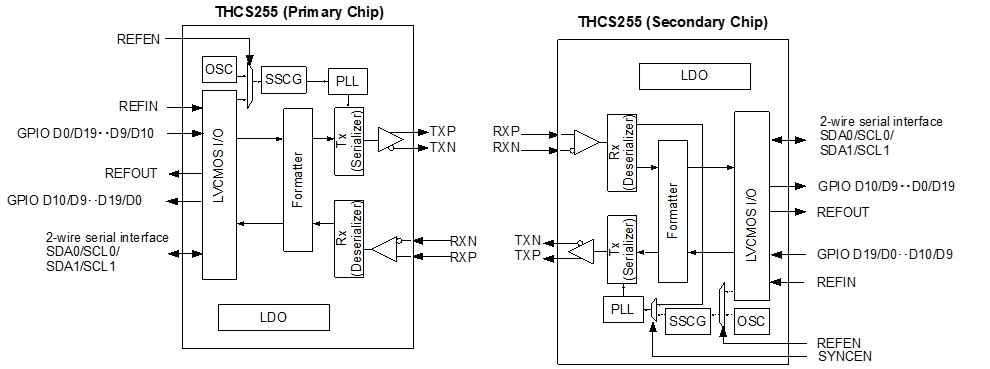

THCS255는 Serializer와 De Serializer를 단일 칩에 집적시킨 트랜시버 IC로, PCIe 사이드밴드 신호(PESTI, PERST#,PWNEN, CLKREQ#, WAKE#, PWRBRK# 또는 임의의 GPIO) 및 2선식 시리얼 인터페이스 신호를 통합하고, 이를 송신 및 수신용 2pair의 차동신호로 변환합니다.
THCS255에 채용된 8B10B 부호화 및 복호화 방식은 높은 견고성, DC 평형신호, 그리고 광통신/무선 통신 디바이스와 손쉬운 연결을 실현합니다.
• 최대 20비트의 GPIO
• PCIe 사이드밴드 신호(PESTI, PERST#, PWNEN, CLKREQ#, WAKE#, PWRBRK# 또는 GPIO) 지원
• 최대 1MHz의 2선 시리얼 인터페이스 브릿지 기능
• 2선 시리얼 인터페이스에서 Parallel GPIO로의 I/O 확장 기능
• 적응형 이퀄라이저는 손실이 큰 전송 매체에 대응가능
• 8B10B 인코딩/디코딩
• 입출력 디지털 노이즈 필터 설정 가능
• 외부 기준 클럭 주파수: 15~133.3MHz
• 내부 OSC 클럭 주파수: 20MHz, 40MHz, 80MHz
• 단일 전원 공급 작동: 1.7V - 3.6V
• QFN48 5x5mm 패키지
• PCIe 사이드밴드 신호(PESTI, PERST#, PWNEN, CLKREQ#, WAKE#, PWRBRK# 또는 GPIO) 지원
• 최대 1MHz의 2선 시리얼 인터페이스 브릿지 기능
• 2선 시리얼 인터페이스에서 Parallel GPIO로의 I/O 확장 기능
• 적응형 이퀄라이저는 손실이 큰 전송 매체에 대응가능
• 8B10B 인코딩/디코딩
• 입출력 디지털 노이즈 필터 설정 가능
• 외부 기준 클럭 주파수: 15~133.3MHz
• 내부 OSC 클럭 주파수: 20MHz, 40MHz, 80MHz
• 단일 전원 공급 작동: 1.7V - 3.6V
• QFN48 5x5mm 패키지
