Optical NetworkSideband Aggregator Planning THCS255【規劃中】
摘要

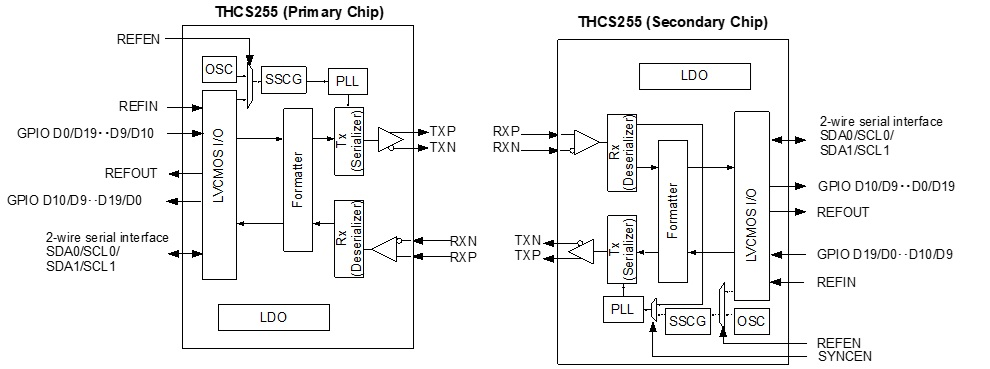

THCS255是一款將Serializer與Deserializer整合於單一晶片中的Transceiver IC,可整合 PCIe Sideband（PESTI、PERST#、PWNEN、CLKREQ#、WAKE#、PWRBRK# 或任意 GPIO）以及兩線式Serial interface訊號,並將其轉換為2組用於傳送與接收的差動訊號。
THCS255採用的8B10B編碼/解碼方式,具備高可靠性、DC 平衡訊號等特性,並可輕鬆連接至光通訊/無線通訊裝置。
- 最大支援20-bit GPIO
- 支援 PCIe Sideband（PESTI、PERST#、PWNEN、CLKREQ#、WAKE#、PWRBRK# 或 GPIO）
- 支援最高1 MHz的兩線式Serial interface橋接功能
- 提供從兩線式Serial interface擴充至平行GPIO的I/O擴充功能
- 自適應等化器（Adaptive Equalizer）可支援高損耗傳輸媒介
- 支援8B10B編碼/解碼
- 可設定輸入/輸出數位雜訊濾波器(Digital noise filter)
- 外部基準clock頻率：15–133.3 MHz
- 內部OSC clock頻率：20 MHz、40 MHz、80 MHz
- 單電源供電：1.7–3.6 V
- QFN48 5×5 mm封裝
