개요

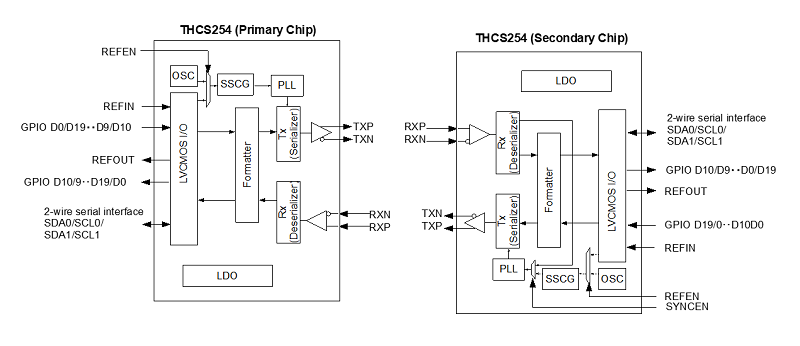

THCS254는, 20비트 GPIO와 2선 시리얼 인터페이스 신호를 하나로 묶어2페어 차동 신호로 전이중 통신을 할수 있는 트랜스미터 IC입니다. 데이터 샘플링과 SERDES구동의 기준 클럭은 외부 REF와 내부OSC에서 선택할 수 있으며 내부 레지스터로 GPIO방향 및 버퍼타입은 단자별 커스터마이즈가 가능합니다.
• 최대20비트의 GPIO 대응
• 내부 발진기 모드에서는GPIO샘플링 클럭 신호입력이 불필요
• 한쪽 기준 클럭 구동의 상하 스트림 동기모드
• 양쪽 기준 클럭 구동의 상하 스트림 비동기모드
• 2페어 차동신호로 전이중 통신
• 출력 버퍼는 오픈 드레인과 푸쉬풀 에서 선택가능
• 스탠바이 모드에서는 저소비전력에서 2선 시리얼 인터페이스와 8비트 저속통신이 가능
• 최대1MHz의 2선 시리얼 인터페이스의 브릿지 기능
• 2선 시리얼 인터페이스에서 패러럴GPIO로의 I/O확장기능
• Adaptive Equalizer는 고 손실 전송매체에 대응
• 8B10B 인코딩/디코딩
• 입출력 양쪽에 디지털 노이즈 필터 설정가능
• 에러 검지와 통지
• 외부 기준 클럭 주파수 : 9-133.3MHz
• 스펙트럼 확산 클럭 제너레이터 탑재로 EMI억제
• 단일 전원 공급 제작 : 1.7 V - 3.6 V
• 넓은 IO전압 범위 : 1.7V - 3.6V
• 동작주변 온도 범위 : -40°C to 85°C
