摘要

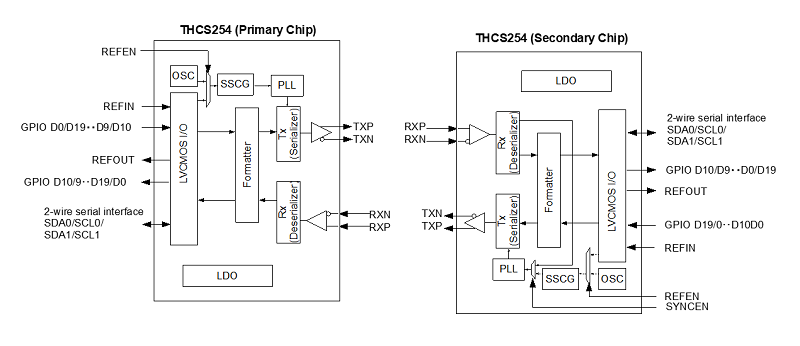

THCS254是一款集成20bit GPIO和两线串行接口,以2对差动信号进行全双工通信的收发器IC。
数据取样和并行转换驱动的参考时钟可以从外部REF和內部OSC中选择;可通过访问內部寄存器为每个端子定制GPIO的方向性和缓冲器类型。

  • 具有最大20bit的GPIO
  • 内部振荡器模式下无需输入GPIO取样时钟信号
  • 单侧基准时钟驱动的上下流同期模式
  • 双侧基准时钟驱动的上下流非非同期模式
  • 2对差动信号进行全双工通信
  • 输出缓冲器可从漏极开路和推挽输出中选择
  • 待机模式下,可低功耗地进行两线串行接口与8bit的低速通信
  • 最大1MHz的两线串行接口的桥接功能
  • 从两线串行接口到并行GPIO的I/O扩展功能
  • 自适应均衡器支持高损损失传输媒体
  • 8B10B编码/解码
  • 输入和输出均可设置数字噪声滤波器
  • 错误检测与通知
  • 外部基准时钟频率:9-133.3MHz
  • 装载扩频时钟发生器来抑制EMI
  • 单一电源供给:1.7 V - 3.6 V
  • 广泛的IO电压范围:1.7V - 3.6V
  • 工作温度范围:-40℃ to 85℃
