THCV242NEW

概要

THCV242是可将最大2摄像头、2lane的V-by-One®HS(千兆位・串行・接口)的影像信号转换为MIPI®CSI-2影像信号的接收IC。拥有最大rate 4.0Gbps的V-by-One® HS输出,可仅通过1对双绞线或1根同轴线来完成1080p 60fps的摄像机的影像信号传送。另外还具备可桥接I2C和GPIO信号的Sub-Link功能。Sub-Link可以与V-by-One® HS用同一根线传送。

特征

  • V-by-One® HS to MIPI® CSI-2 的转换
  • V-by-One® HS 输入

    1lane最大4.0 Gbps(实测3.2Gbps)
    1 or 2lane
  • MIPI® CSI-2输出
    1lane最大1.2Gbps
    1,2 or 4lane
    2lane x 2端口 数据复制输出功能
  • 电源电压: 1.7V-3.6V、1.1V-1.3V
  • 双向通信ch
    Sub-Link"I2C/GPIO(最大4根)
  • 包装:QFN64(9mm x 9mm)
  • 工作温度范围:-40 to 105℃
  • 推荐Tx:
     THCV241A
     THCV231
     THCV235
  • 应用:
     行车记录仪
     监控摄像机
     工业用摄像机
     医疗用摄像机

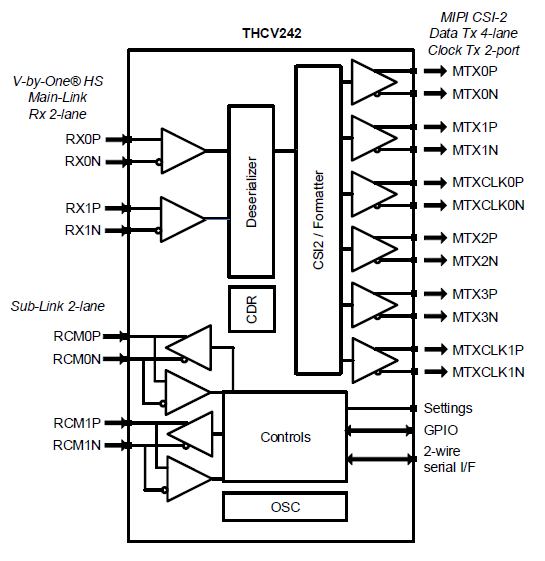

Block Diagram

※「MIPI®」是MIPI Alliance, Inc.的注册商标。
