LED DriverRGB LED드라이버THL3526
개요

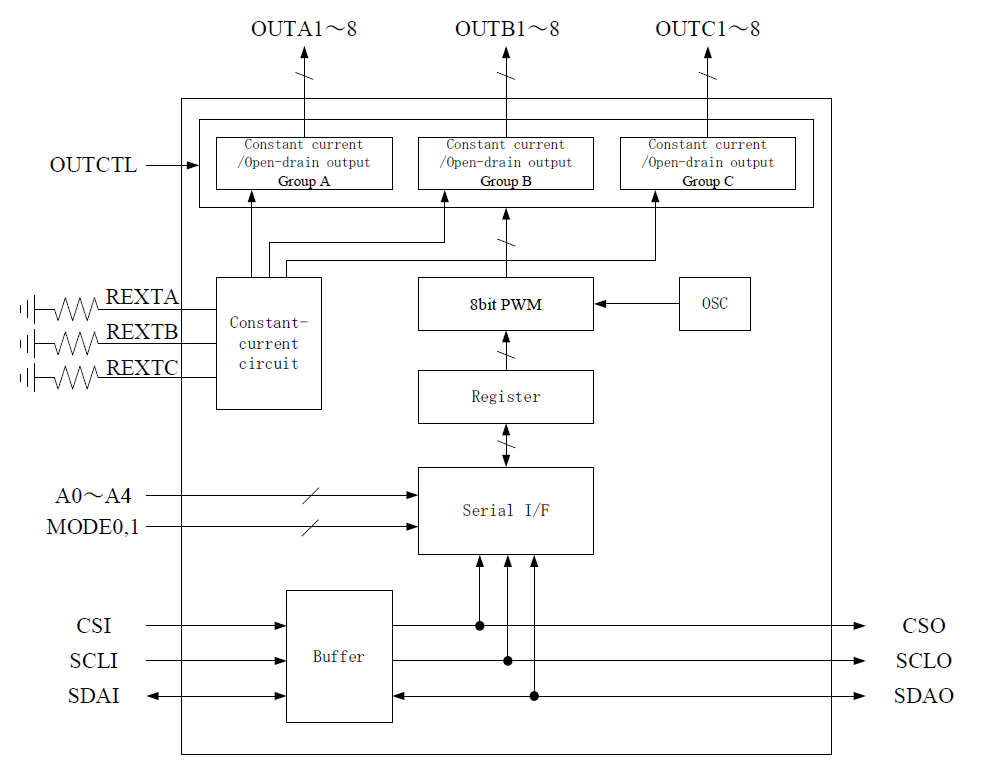

THL3526은 정전류 출력과 오픈 드레인 출력의 변환이 가능한 24채널 LED 드라이버 IC입니다. 정전류 출력은 외부 저항을 통해 3계통 그룹별로 다른 전류 값을 설정할 수 있습니다. 발진기, PWM 회로가 내장되어 있으며, LED의 휘도를 각 채널별로 최대 256단계까지 개별적으로 설정할 수 있습니다.
시리얼 인터페이스는, 3선/2선 시리얼 버스나 I2C 버스중 하나를 설정 단자를 통해 선택할 수 있습니다. 또한 THL3526을 여러 개 사용할 경우, 내장된 시리얼 인터페이스 버퍼 회로를 이용한 캐스케이드 접속으로 안정적인 시리얼 통신이 가능합니다.
• LED 드라이버 출력 24채널
• 정전류/오픈 드레인 출력 전환 설정
• 싱크 전류 최대 40mA/채널(정전류 출력)
• 싱크 전류 최대 80mA/채널(오픈 드레인 출력)
• 출력 내전압 최대 40V
• 채널별 개별 밝기 조정 최대 256단계
• 채널/그룹별 PWM 위상 제어
• 출력 Disable 기능
• 3선/2선 시리얼 버스, I2C 버스 입력
• 3선/2선 시리얼 버스, Repeater기능
• Device Address지정(최대 30개)
• 모든 Device일괄 레지스터 쓰기 가능
• 각종 보호 기능 내장 UVLO, Thermal shutdown기능
• 전원 전압 범위: 4.5 ~ 5.5V
• 패키지: QFN 48-pin Exposed Pad
• HBM：ANSI/ESDA/JEDEC JS-001-2023 ±8KV
• CDM：ANSI/ESDA/JEDEC JS-002-2022 ±1000V
