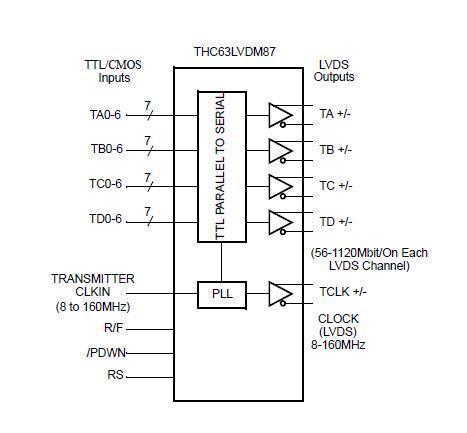

THC63LVDM87 Block Diagram

摘要

THC63LVDM87是可支援1080p/WUXGA解像度的Transmitter IC。採用1.8V驅動可達到低消費電力以及小型封裝,最適用於Tablet、NotePC等行動裝置。

  • LVCMOS to LVDS 切換
  • LVCMOS Parallel輸入
     28bit/畫素
     160M畫素/秒(時脈頻率:20-160MHz)
     支援1.8V/2.5V/3.3V 輸入
     可選擇edge sampling 輸入
  • 4ch LVDS輸出
     1.22Gbps/ch
    抑制EMI小振幅輸出模式
  • 電源電壓:1.8V
    可選擇IOVCC 1.8/2.5/3.3V
  • 封裝:VFBGA49
     5mmx5mm的同級品中最小封裝
  • 動作温度範圍:-40 to 85℃
  • 最高等級的低消費電力
     Typ.44mW @WXGA60Hz
  • 建議Rx:
     THC63LVDF84C
     THC63LVDR84C
     THC63LVD104C
