THCS251NEW

概要

THCS251是一种最大可对应上下4.6Gbps的8B10B的无线电收发IC。
在可自由设定方向性与输出Buffer型、最大可达35bit的平行I/O以外,I2C也准备了2系統,能将这两个方向的信号汇集到2对串联中。
取样时钟可对应导入的系统和汇集的信号种类选择外部REF与内部OSC。

特征

  • 最大35bit的I/O
  • 内部OSC模式使得参考时钟不需要外部输入
  • 可通过2对实现最大4.67Gbps的全二重通信方式
  • 输出Buffer形可从推拉器和开路漏极
  • 候机模式下可达到最大8bit的GPIO通信
  • 对应I2C互换的2线串联信号电桥 ~1MHz
  • 2线串联信号的GPIO变换功能
  • 装置适应型均衡器
  • 8B10B编码/译码
  • 装置数字噪声滤波器
  • 错误检查・通知功能
  • 外部参考时钟频率:9 - 133MHz
  • 为降低EMI装置的SSCG
  • 1.7V - 3.6V的单一电源驱动
  • 工作温度范围:-40℃ - +85℃

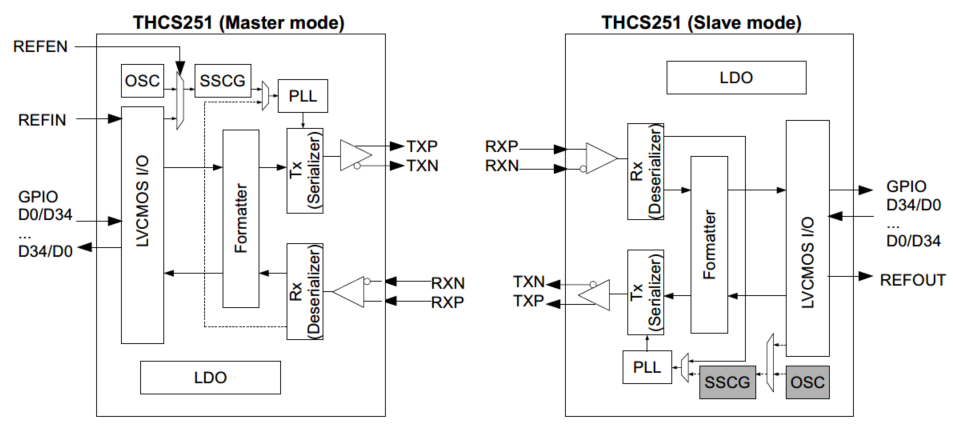

Block Diagram
