THine Value 实现电视机更高的刷新率和更低的功耗!用于內部接口的「V-by-One HS plus」标准已推出
2023.07.11
- 文章
- 专栏
它是一种连接电视机内部的影像处理器(影像处理SoC)与时间控制(TCON)的影像接口。THine Electronics提供该影像接口的发送/接收IC,并为其技术标准(Standard)提供规格书,在电视机领域获得了广泛使用。这一标准/技术名叫做「V-by-One HS」。
V-by-One HS从2011年开始在业界被广泛应用,至今已被持续使用了近12年的时间。因此,业界许多人将 V-by One HS 称为「影像接口的实际标准(事实上的规格标准)」。
最近,围绕这种影像接口的趋势发生了变化。有两种趋势:一是电视机影像画质进一步提高。具体来说,就是高分辨率和高刷新率。 高分辨率是从4K(约 4000 x 2000 像素)到8K(约 8000 x 4000 像素)的转变。 高刷新率则是从目前主流的120Hz提升到165Hz或240Hz。刷新率变得更高的原因之一是需要考虑安装「游戏模式」,这种模式在玩电子竞技等追求及時性能的游戏时可有效发挥这一效果。市场上已经存在支持高刷新率的PC屏幕「游戏显示器」,但目标是在电视机上也能够就即时性与游戏显示器一争高下。这是近年来,从提高作为生活必需品的电视机的附加价值这一观点出发也备受关注的功能。
另一趋势则是进一步降低功耗。消费类电子产品环保法规以欧美为中心正日趋严格,因此对于降低电子设备功耗的需求也愈发强烈。电视机当然也不例外。因此,电视机制造商正在努力降低组成电视机的每个元件的功耗;对于影像接口也期望能做到低功耗。电视机制造商持续面临着在被迫降低功耗的同时努力提高性能的困境。
V-by-One HS从2011年开始在业界被广泛应用,至今已被持续使用了近12年的时间。因此,业界许多人将 V-by One HS 称为「影像接口的实际标准(事实上的规格标准)」。
最近,围绕这种影像接口的趋势发生了变化。有两种趋势:一是电视机影像画质进一步提高。具体来说,就是高分辨率和高刷新率。 高分辨率是从4K(约 4000 x 2000 像素)到8K(约 8000 x 4000 像素)的转变。 高刷新率则是从目前主流的120Hz提升到165Hz或240Hz。刷新率变得更高的原因之一是需要考虑安装「游戏模式」,这种模式在玩电子竞技等追求及時性能的游戏时可有效发挥这一效果。市场上已经存在支持高刷新率的PC屏幕「游戏显示器」,但目标是在电视机上也能够就即时性与游戏显示器一争高下。这是近年来,从提高作为生活必需品的电视机的附加价值这一观点出发也备受关注的功能。
另一趋势则是进一步降低功耗。消费类电子产品环保法规以欧美为中心正日趋严格,因此对于降低电子设备功耗的需求也愈发强烈。电视机当然也不例外。因此,电视机制造商正在努力降低组成电视机的每个元件的功耗;对于影像接口也期望能做到低功耗。电视机制造商持续面临着在被迫降低功耗的同时努力提高性能的困境。
最大传输速度8G bit/秒
影像的高品质化和低功耗化。THine Electronics作为电视机内部的影像接口--V-by-One HS技术的提供者,将如何应对这两种趋势视为一种责任。
为此,THine Electronics制定了新的接口标准「V-by-One HS plus」,作为V-by-One HS的后续产品(图1)。
从2023年6月1日起,我们开始提供license。尽管原来的V-by-One HS仍可继续使用,但V-by-One HS规格的新license将停止发行,并将统一到 V-by-One HS plus规格中。在V-by-One HS plus规格中,有与V-by-One HS最终版本Ver.1.52完全兼容的「HS模式」以及新添加的「HS plus模式」的两个定义,用户可选择其中一种或两种模式进行实装(图2)。
HS plus模式的最大特点是最高数据传输速度(带宽)能提升至8 Gbit/秒。 传统的V-by-One HS则为4Gbit/秒,因此HS plus模式下能增加一倍;是通过将传输信号的时钟频率加倍来实现的高速化。如此一来,就能同时对应电视机制造商对高画质和低功耗的需求。下面就以分辨率4K、刷新率120Hz的电视为例进行说明。以提高画质为目的,将HS plus模式应用于4K分辨率120Hz的电视上,在连接影像传感器与TCON的信号线lane数不变的情况下,可以升级到8K分辨率60Hz或4K分辨率240Hz的电视。
另一方面,如果以降低功耗为目的,将HS plus模式应用于4K分辨率120Hz的电视上,能在分辨度和刷新率保持不变的情况下,减少一半连接影像处理器与TCON的lane数。 减少lane数就有可能会降低影像传感器的功耗,尤其是在发送端(图3和4)。 因此,使用HS plus模式,扩大了实现更高画质和更低功耗的可能性。
为此,THine Electronics制定了新的接口标准「V-by-One HS plus」,作为V-by-One HS的后续产品(图1)。
图1 V-by-One HS plus规格的标志
从2023年6月1日起,我们开始提供license。尽管原来的V-by-One HS仍可继续使用,但V-by-One HS规格的新license将停止发行,并将统一到 V-by-One HS plus规格中。在V-by-One HS plus规格中,有与V-by-One HS最终版本Ver.1.52完全兼容的「HS模式」以及新添加的「HS plus模式」的两个定义,用户可选择其中一种或两种模式进行实装(图2)。
图2 V-by-One HS plus Standard中各模式的定义
HS plus模式的最大特点是最高数据传输速度(带宽)能提升至8 Gbit/秒。 传统的V-by-One HS则为4Gbit/秒,因此HS plus模式下能增加一倍;是通过将传输信号的时钟频率加倍来实现的高速化。如此一来,就能同时对应电视机制造商对高画质和低功耗的需求。下面就以分辨率4K、刷新率120Hz的电视为例进行说明。以提高画质为目的,将HS plus模式应用于4K分辨率120Hz的电视上,在连接影像传感器与TCON的信号线lane数不变的情况下,可以升级到8K分辨率60Hz或4K分辨率240Hz的电视。
另一方面,如果以降低功耗为目的,将HS plus模式应用于4K分辨率120Hz的电视上,能在分辨度和刷新率保持不变的情况下,减少一半连接影像处理器与TCON的lane数。 减少lane数就有可能会降低影像传感器的功耗,尤其是在发送端(图3和4)。 因此,使用HS plus模式,扩大了实现更高画质和更低功耗的可能性。

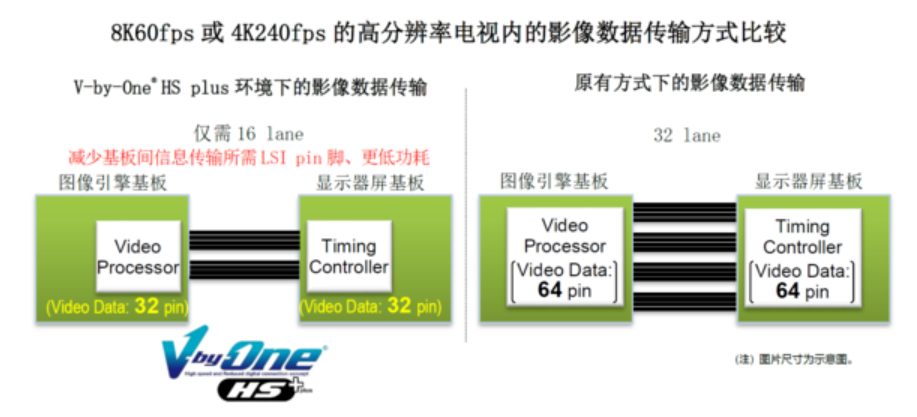

图3 lane数减半
图4 应用V-by-One HS plus时各要素的波动
V-by-One HS plus 在系统成本方面也具有优势
对各公司来说,如何提高画质和降低功耗是一大需要解决的问题,但降低成本也同样重要。所以,我们将从两个角度来确认V-by-One HS plus关于成本的因素:即影像接口配置相关的材料费用和V-by-One HS plus规格的license费用。
首先是影像接口相关的材料费用。虽然HS plus模式将最高数据传输速度提高了一倍,能达到8 Gbit/秒,但基本的信号传输方式HS模式相比变化不大(图5)。
例如,调制方法和编码方法完全相同。这意味着开发影像传感器和TCON的LSI制造商以及电视机制造商为V-by-One HS世代开发的許多设计资产与制造环境都可以应用于V-by-One HS plus。这就能降低转移至新接口技术的成本和初期开发成本。 即使是对成本因素影响较大的连接器和线缆,也可以使用与传统V-by-One HS相同级别的产品。V-by-One HS新定义的「参考均衡器(Reference Equalizer)」、连接测试规范「测试模式(Test Pattern)」以及规定了信号传输路径特性的「信道规格(Channel Specification)」,是V-by-One HS plus能将速度提高至8 Gbit/秒的高速传输技术的要素。
此外,内置了符合接口标准的回路的影像传感器与TCON的相关成本也不能被忽视。随着速度的提高,传输路径的减少有助于减少发送端(影像传感器)和接收端(TCON)的LSI的输入/输出引脚数和封装尺寸,以及封装内的管芯尺寸;由此可以降低LSI整体的成本(LSI成本降低的因素见图4)。
首先是影像接口相关的材料费用。虽然HS plus模式将最高数据传输速度提高了一倍,能达到8 Gbit/秒,但基本的信号传输方式HS模式相比变化不大(图5)。
图5 V-by-One HS plus规格とV-by-One HS规格的主要规格比較
例如,调制方法和编码方法完全相同。这意味着开发影像传感器和TCON的LSI制造商以及电视机制造商为V-by-One HS世代开发的許多设计资产与制造环境都可以应用于V-by-One HS plus。这就能降低转移至新接口技术的成本和初期开发成本。 即使是对成本因素影响较大的连接器和线缆,也可以使用与传统V-by-One HS相同级别的产品。V-by-One HS新定义的「参考均衡器(Reference Equalizer)」、连接测试规范「测试模式(Test Pattern)」以及规定了信号传输路径特性的「信道规格(Channel Specification)」,是V-by-One HS plus能将速度提高至8 Gbit/秒的高速传输技术的要素。
此外,内置了符合接口标准的回路的影像传感器与TCON的相关成本也不能被忽视。随着速度的提高,传输路径的减少有助于减少发送端(影像传感器)和接收端(TCON)的LSI的输入/输出引脚数和封装尺寸,以及封装内的管芯尺寸;由此可以降低LSI整体的成本(LSI成本降低的因素见图4)。
V-by-One HS plus 的license类型
接下来说明一下V-by-One HS plus 标准的license费用。 在这次的新规格中,每种license类型的定义如图 6 所示。 对设计 LSI 和 IP核 的用户(LSI制造商和 IP核供应商)以及使用IP核设计 FPGA 的用户提供付费授权。
与以往不同的是,不设计LSI或IP核、FPGA,只希望获得规格书(Standard)的用户(规格书阅读许可),也能作为「规格书用户」付费取得license。而使用THine Electronics销售的V-by-One HS/HS plus标准IC、或使用THine Electronics授权了license的用户提供的V-by-One HS/HS plus标准IC,将与以往一样不发生license费用。
由于license类型与传统V-by-One HS规格相比有所变化,V-by-One HS plus用户承担的直接和间接的license费用可能会变大。但考虑到上述各部件的成本降低以及增加商品的高附加价值这两点,我们相信V-by-One HS plus将为每个license用户的成功作出贡献。

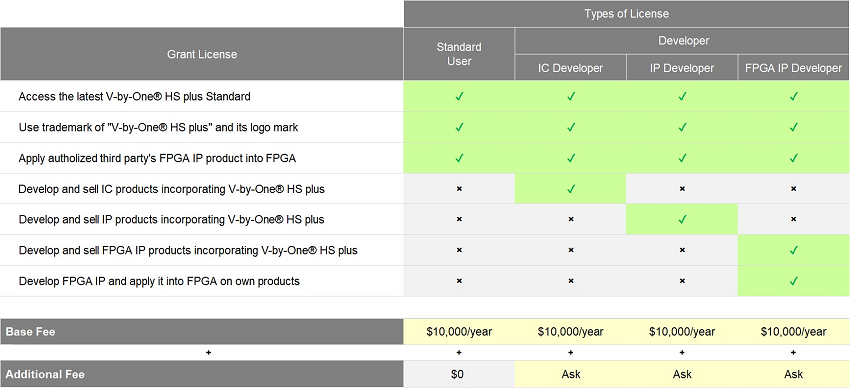

图6 V-by-One Hs plus规格的license类型
与以往不同的是,不设计LSI或IP核、FPGA,只希望获得规格书(Standard)的用户(规格书阅读许可),也能作为「规格书用户」付费取得license。而使用THine Electronics销售的V-by-One HS/HS plus标准IC、或使用THine Electronics授权了license的用户提供的V-by-One HS/HS plus标准IC,将与以往一样不发生license费用。
由于license类型与传统V-by-One HS规格相比有所变化,V-by-One HS plus用户承担的直接和间接的license费用可能会变大。但考虑到上述各部件的成本降低以及增加商品的高附加价值这两点,我们相信V-by-One HS plus将为每个license用户的成功作出贡献。
更高的速度和更低的功耗就在眼前
虽然V-by-One HS plus标准刚刚制定,但THine Electronics已经描绘出了扩展规格的蓝图。目前有两个规格扩张正在讨论中。
其一是进一步提高速度。目前最高数据传输速度为8Gbit/秒,我们正在讨论提高到9Gbit/秒。虽然8Gbit/秒和9Gbit/秒之间的差异可能看起来很小,但現阶段这1Gbit/秒的差异的技术障碍并不小。一旦能实现这个技术,提高至9 Gbit/秒后将可以进一步减少lane数并扩大应用范围。
其二就是导入低功耗模式。电视机的刷新率并非总是处于最大值。例如在更新频率较低的影像传输服务或显示缩略图时,即使降低刷新率影响也会很小。在这种情况下,可以减少所使用的信号传输lane数以及操作的发送回路的数量。换句话说,在使用相同模式的期间可以减少功耗。预计今后业界团体对环境的规范会越来越严格,所以我们还在继续讨论通过共同对应模式来辅助达到效果。
其一是进一步提高速度。目前最高数据传输速度为8Gbit/秒,我们正在讨论提高到9Gbit/秒。虽然8Gbit/秒和9Gbit/秒之间的差异可能看起来很小,但現阶段这1Gbit/秒的差异的技术障碍并不小。一旦能实现这个技术,提高至9 Gbit/秒后将可以进一步减少lane数并扩大应用范围。
其二就是导入低功耗模式。电视机的刷新率并非总是处于最大值。例如在更新频率较低的影像传输服务或显示缩略图时,即使降低刷新率影响也会很小。在这种情况下,可以减少所使用的信号传输lane数以及操作的发送回路的数量。换句话说,在使用相同模式的期间可以减少功耗。预计今后业界团体对环境的规范会越来越严格,所以我们还在继续讨论通过共同对应模式来辅助达到效果。
评估导入、验证用途的评价板投入市场
此外,THine Electronics还计划推出用于验证V-by-One HS plus的信号传输特性等目的的评价板和评价芯片(TEG chip)。首先,我们预计在2023年第四季度推出一款使用装载了符合V-by-One HS plus标准的发送回路和接收回路的FPGA、支持8Gbit/秒的评价板「THEVAHSP」。之后,我们还将在2024年第二季度发布装载符合V-by-One HS plus标准芯片(TEG chip)的、支援8Gbit/秒的评价板 「THEVA423/424-V1」。
而且,在将最高数据传输速度提高到9 Gbit/秒后,我们还在考虑将发送IC (串行器 IC) 「THCV425」和接收 IC (并行器 IC) 「THCV426」量产化。尽管量产的时间取决于V-by-One HS plus标准的规格扩展时间,但目前拟定于2024年第四季度。
