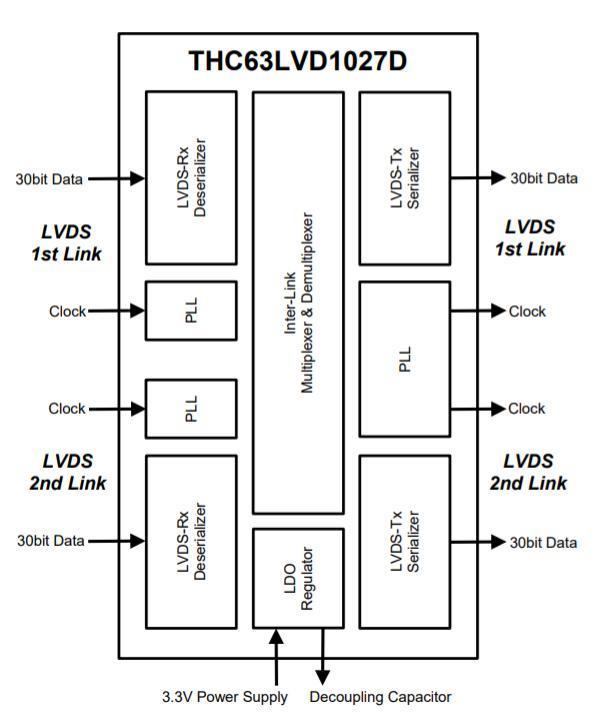

THC63LVD1027D Block Diagram

摘要

對應1080p / WUXGA,針對訊號波形整形/ MUX-DEMUX /數據分配用途而開發的Dual Pixel Link LVDS repeater IC。在Single in / Dual out模式和Distribution模式下,它可在-40℃至105℃的寬溫度範圍內動作。隨著LVDS interface 內藏至SoC化的發展,並且需要延長傳輸線長度的要求之下,如果訊號波形的品質不符合要求時,則可以將其整為所需的訊號波形。它也可以活用於影像複製或減少訊號線等用途。

  • 5ch LVDS 2port (Dual Pixel Link)輸入
     35bit/畫素
    170M畫素/秒(Clock周波數20-85MHz)
     ±480ps@75MHzのCh間Skew margin
      Fail-safe機能
  • 5ch LVDS 2port (Dual Pixel Link)輸出
    35bit/畫素
    170M畫素/秒(Clock周波數20-85MHz)
    小振幅輸出模式可抑制EMI
  • MUX/DEMUX機能
    (Single to Dual / Dual to Single)
     例)1080p 60Hz, 150Mpps
       1port(150MHz)→2port(75MHz)
  • 數據分配(複製)機能
  • 電源電壓:3.3V
  • 包裝:TSSOP64(Exposed Pad)
  • -40 to 105℃
    (Single in / Dual out, Distribution)
    -40 to 85℃
    (Dual in / Dual out, Dual in / Single out)
    *有關詳細訊息,請參考Datasheet。
