摘要

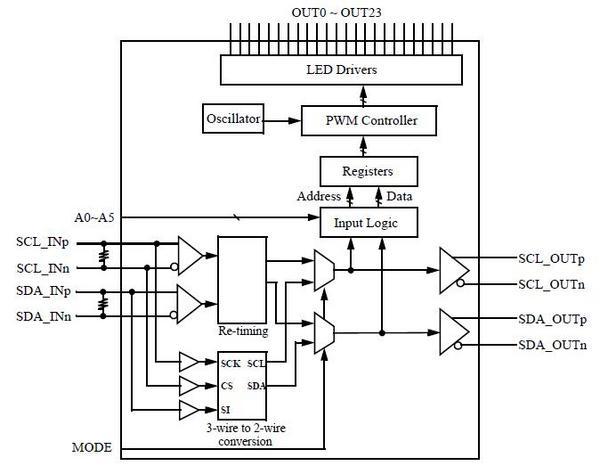

THL3502是24通道的开漏输出LED驱动芯片。内置有振荡电路及PWM电路,能根据寄存器的设定调整各个通道的LED辉度,调整范围在256阶调以内。串行接口由2对LVDS差分信号(时钟,数据)构成,能实现强抗躁,高速及长距离传送的功能。LVDS能对应梯级连接及多点连接方式,充分的实现了连线及配置自由,且因是简单的单方通信协议,减少了CPU的负荷,从而更容易控制。

  • 开漏输出,24通道
  • 输出灌电流(Sink电流):最大100mA/通道
  • 输出耐压 最大40V
  • 单个辉度调整 256阶调
  • 整体辉度调整 64阶调
  • 2线串行LVDS 最大10Mbps
  • 可由3线串行TTL转换至2线串行LVDS
  • 带有2线串行LVDS中继功能
  • 指定设备地址(最大62个)
