相机开发工具 CDK
- ・相机开发工具-CDK (Camera Development Kit)使用Thine的ISP:THP7312,最高支持16M像素，并可根据客户的要求及时开发所需相机系统的开发工具。
- ・到目前为止，开发能实现相机系统要求的固件需要花费相当多的时间及专门知识，但随着CDK的推出，即便没有固件开发经验的客户也可能自行完成开发。
- ・客戶可在使用评估板（EVB）即时确认 /评估结果的同时，配合客戶准备的CMOS Image Sensor /CMOS Camera Module进行画面调整。
- ・CDK是由1) SDK(Software Development Kit), 2)3T(THine Tuning Tool), 3)EVB(EValuation Board)的三个部分组成。
CDK的三个部件
Software Development Kit (SDK)
- ・SDK提供THP7312所需固件。包含示例源代码。包括内部驱动程序的二进制文库、及外部驱动程序的范本。
- ・包含ISP內部驱动和构成相机系统的各种组件。
- ・除了源代码中提供的內容是可直接编辑以外，二进制文库+参数文件中提供的內容也可使用3T的GUI直接按客户需求进行编辑。
THine Tuning Tools (3T)

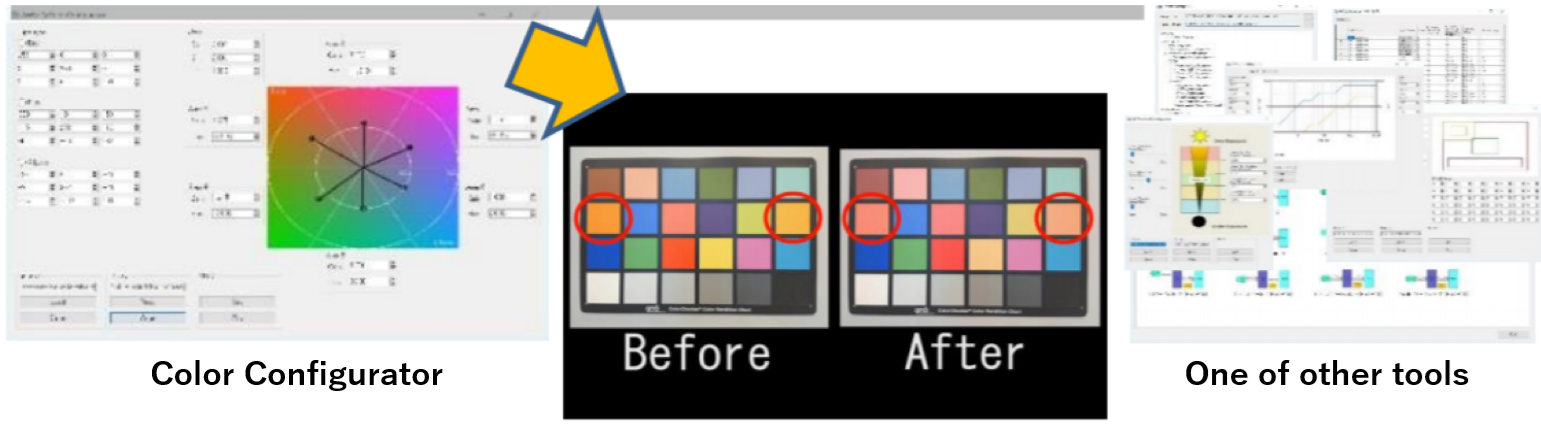

- ・这是一个GUI的调整工具群，用于调整SDK二进制固件的参数。
- ・除了支持SDK的各个组件的名为Configurator（配置器）的工具外，它还包括显示影像的Viewer和控制整体的THUWin工具等部分。
- ・这样不仅能将调整结果直接反映到EVB上的THP7312 缓存器里进行即时的确认，还能作为可直接下载的二进制形式或源代码保存到EVB上的THP7312里。
Evaluation Board(EVB)
- ・EVB是由装载了相机模组的 前板、装载了THP7312的ISP board和影像捕捉板及其转接板所构成的。
CDK可调整的ISP功能
基本性能
- 影像尺寸Up to 16M pixel
- 帧速率16fps@16M pixel, 20fps@13M pixel, 30fps@4K2K, 120fps@1080p, 240fps@720p etc.
- 像素 300M pixel/sec
接口
- - 传感器
- MIPI CSI-2 up to 4lane 1G bps/lane RAW12/10bit
LVCMOS Parallel RAW12/10 - - 主机
- MIPI CSI-2 up to 4lane 1G bps/lane YUV420/422 or JPEG
LVCMOS Parallel YUV422 or JPEG
机能
传感器・相机模组校正
- ・黑色阶补偿
- ・适应型缺陷补偿
- ・镜头校正
适应型影像处理
- ・降噪
- ・边缘强调
- ・多轴色校正
- ・色调图
自动处理
- ・多分割测光AE
- ・连续自动对焦
- ・AWB
- ・去除闪烁
其他
- ・即时JPEG编码器
- ・水平滤镜处理
- ・特殊效果 （黑白、棕褐色、反转）
