相機開發工具 CDK
- ・相機開發工具-CDK (Camera Development Kit)是使用支援16M 畫素ISP THP7312，根據客戶的希望可及時開發其所需的相機系統的開發工具。
- ・到目前為止，客戶需要相當的時間和專業知識來開發相機系統需求的firmware，但隨著CDK的推出，即使過去沒有開發firmware的經驗，在日後也將成為可能。
- ・客戶可使用測試板（EVB）即時進行firmware確認/評估結果的同時，也可以根據客戶準備的CMOS Image Sensor /CMOS Camera Module進行畫面調整。
- ・CDK是由1) SDK(Software Development Kit), 2)3T(THine Tuning Tool), 3)EVB(EValuation Board)的三個部分所組成。
CDK的三個套件
Software Development Kit (SDK)
- ・SDK提供THP7312 firmware內含Sample source code與包括Internal driver的Binary library，及External driver的範本。
- ・包含ISP內部driver和相機系統構成的各種元件。
- ・除了Source code中提供的內容是可直接編輯之外，Binary library+Parameter file中提供的內容亦可使用3T的GUI進行直觀地客製。
THine Tuning Tools (3T)
- ・這是一個GUI的調整工具組，用於調整SDK Binary Firmware的參數。

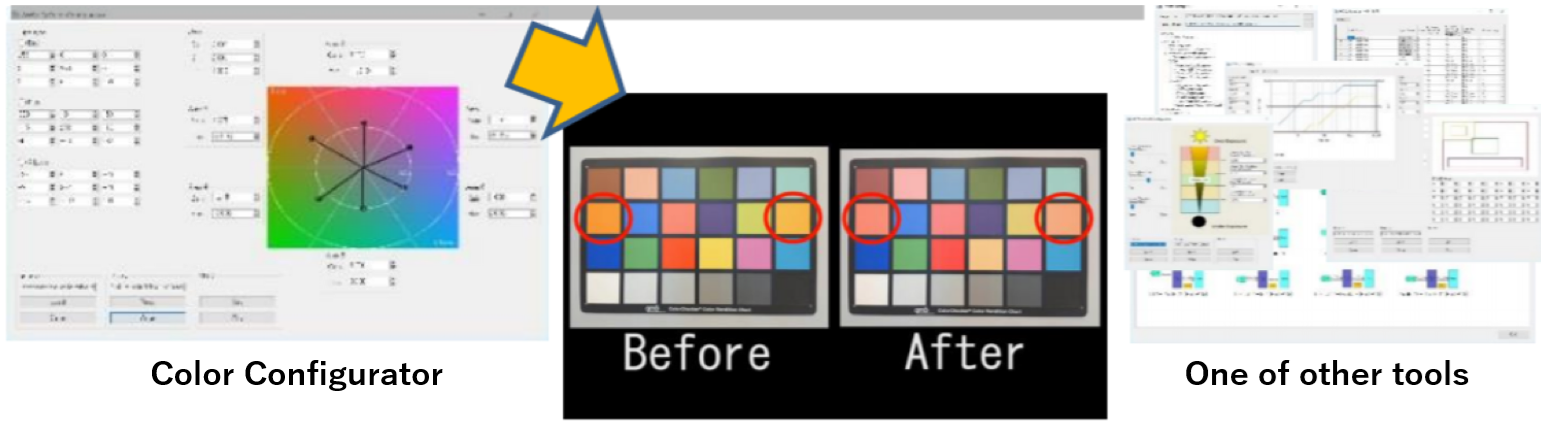

- ・除了與SDK的每個組件對應的名為Configurator的工具外，它還包括一個顯示影像的Viewer和一個控制整體的THUWin工具。
- ・調整結果可直接反映在EVB上的THP7312 register裡並可即時地進行確認，這個調整結果還能以可直接載入EVB上的THP 7312的binary形式或Source code保存。
Evaluation Board(EVB)
- ・EVB是由搭載camera module的header board、搭載THP7312的ISP board、影像grabber board及其轉板所構成的。
使用CDK可調整的ISP功能
基本功能
-影像size Up to 16M pixell
-Frame rate 16fps@16M pixel, 20fps@13M pixel, 30fps@4K2K, 120fps@1080p, 240fps@720p etc.
-pixel rate 300M pixel/sec
Interface
- -sensor
- MIPI CSI-2 up to 4lane 1G bps/lane RAW12/10bit
LVCMOS Parallel RAW12/10 - -Host
- MIPI CSI-2 up to 4lane 1G bps/lane YUV420/422 or JPEG
LVCMOS Parallel YUV422 or JPEG
Function
Sensor,相機模組補償
- - 黑色階補償
- - 適應型缺陷補償
- - Lens shading補償
適應型影像處理
- - Noise reduction
- - Edge強化
- - 多軸式顏色補償
- - Tone mapping
自動處理
- - 多分割測光Auto Exposure
- - 連續Auto Focus
- - Auto white balance
- - Flicker消除
其他
- - 及時JPEG編碼
- - 水平鏡面處理
- - 特殊效果(黑白,深褐色,畫面翻轉)
