Video ADC

本公司擁有自行研發的高性能ADC(Analog-to-Digital Converter)為搭載核心技術並已產品化的視頻ADC。本公司的視頻ADC從最初FPD普及時,對應高解析度視頻訊號就領先其他公司,擁有業界最高水準的A/D變換速度與精準度,並且搭載高性能及自動化的視頻信號處理電路等的特點。

THC7984是整合了把類比信號轉換數位信號功能的LSI。能把高解析度電視錄影機輸出的分量視頻信號和電腦輸出的類比RGB信號等, 顯示在高解析度電視和投影機等裝置。

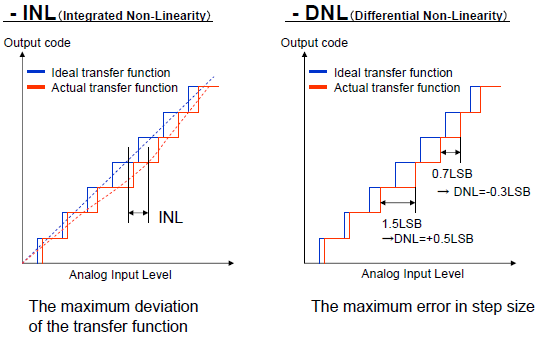

INL‧DNL是ADC性能的指標,對畫質有極大的影響。

INL大的話…gradation會產生曲折與Color shading現象

DNL大的話…gradation會產生vertical stripes

THC7984是整合了把類比信號轉換數位信號功能的LSI。

  • 上述產品皆符合歐洲RoHS指令(2011/65/EU)。 有關環境規範的資料(MSDS、ICP分析報告、衝突礦產調查結果等書面報告)、產品仕樣書(有關內外包裝等等)等有關的書面資料、可向敝司各個據點洽詢。(敝司各販售據點請點選此處) 其他問題,如產品或是會員網址查詢等等,請點選此處

初學者的ADC入門講座

1.ADC是什麼?

Analog to Digital Converter→把Analog信號轉換為Digital信號的装置。(AD轉換器、AD Converter)

將輸入電壓數值化(2進数)後輸出
(例)  輸入電壓  數値(Digital値)
      0V  →  0 (0000)
      0.5V →  7 (0111)
      1V  →  15 (1111)


2.Analog信號與Digital信號
基本的AV機器的Analog信號

3.ADC的SPEC~Resolution
ADC是電壓的基準→Resolution像刻度般細分

視用途與機器所需要的Resolution不同
 映像信號:8-12bit
 音声信號:16-24bit
 (例)映像信號

4.ADC的SPEC~轉換速度
Digital信號對時間軸方向會產生離散性→需要sampling

依用途與機器所需要的轉換速度也不同
映像信號:10MHz~200MHz程度
音声信號:10kHz~200kHz程度


(例)映像信號
解像度是1080p(Full Hivision
)時、
在1/60秒間將1画面分的画素data(2200×1125=247.5萬画素)轉換為A/D→需要148.5MHz的轉換速度



NYQUIST的定理(標本化定理)
將Analog輸入信號的區域的2倍頻率取樣的話可以再生本來的Analog信號。

5.ADC的SPEC~用途
依用途不同所需要的Resolution與轉換速度也不同

最合適的A/D轉換方式依Resolution與轉換速度而不同

6.Analog Video信號~種類
Analog Video信號種類


信號 Terminal 主要的輸出機器
Composite video Video terminal Video Deck、遊戲機
Y/C信號 S端子 Video Deck、遊戲機
Component(YPbPr) Component端子
D端子( D1~D5 )
DVD Player、Hivision Recorder
PC信號(RGB) PC端子(D-sub) PC、Workstation














Product Name Number of Chanels Bit/Pixel Sampling Frequency Package Status
THC7984-17 3ch×2系統 30 10~170MSPS LQFP80 MP
LCD TV・大型Display
