LVDS技術是在TV等日常生活中的數位家電與安全監控系統、產業、醫療、車用機器等眾多領域廣汎被使用的傳輸技術。
Thine Electronics很早即踏入LVDS技術的研發,是日本國內半導體製造商中最早將LVDS產品化投入市場的公司。敝司的LVDS產品在Jitter特性、Skew Margin、消費電力等特性極其優越,可使用在各種Application上。

LVDS (Low Voltage Differential Signaling)是可將數100Mbit/秒信號傳輸的傳輸規格。數100mV的低振幅讓高速Switching變成可能,但卻容易受Noise干擾。在此只要用1pair極性相異的差動信號就可以抑制因Noise所產生的影響。

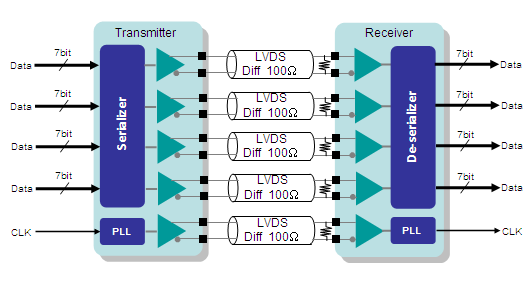

Thine Electronics以此LVDS技術開發出7倍速的SERIALIZER/DESERIALIZER的各式產品。
Thine ElectronicsLVDS產品特徴
■1.8V低消費電力/小型
        THC63LVDM87 / THC63LVD827
■Single/Dual Pixel Link相互切換
        THC63LVD823B / THC63LVD1023B / THC63LVD1022 /
          THC63LVD1024 / THC63LVD1027
■可對應最大30bit color
        THC63LVD103D / THC63LVD104CTHC63LVD1023B
        THC63LVD1022 / THC63LVD1024THC63LVD1027
■抑制EMI小振幅輸出模式
  LVDS Transmitter IC(Tx)全製品對應
■可使用STP,TP,FFC,FPC等各式Cable

針對Tablet、液晶TV、多功能事務機、車載視聽娛樂設備等的數位影像DATA高速傳輸用IC。是在全球擁有極高Share的主力產品。

  • 上述產品皆符合歐洲RoHS指令(2011/65/EU)。 有關環境規範的資料(MSDS、ICP分析報告、衝突礦產調查結果等書面報告)、產品仕樣書(有關內外包裝等等)等有關的書面資料、可向敝司各個據點洽詢。(敝司各販售據點請點選此處) 其他問題,如產品或是會員網址查詢等等,請點選此處
準備中

Type Product Name Bit/
Pixel
Input Signal Output Signal Clock Freq. Supply Voltage Package Operation Temp.
Tx THC63LVDM83E 28 LVCMOS LVDS 160MHz 3.3V VFBGA49 0~70℃
Tx THC63LVDM87 28 LVCMOS LVDS 160MHz 1.8V VFBGA49 -40~85℃
Tx THC63LVD827 27 LVCMOS LVDS 2port 174MHz 1.8V TFBGA72 -40~85℃
Tx THC63LVD827-Z 27 LVCMOS LVDS 2port 174MHz 1.8V TFBGA72 -40~105℃
Tx THC63LVD827-Q 27 LVCMOS LVDS
2port
174MHz 1.8V TFBGA72 -40~85℃
Tx THC63LVDM83D 28 LVCMOS LVDS 160MHz 3.3V TSSOP56 0~70℃
NEW
Tx
THC63LVDM83D-Z 28 LVCMOS LVDS 160MHz 3.3V TSSOP56 -40~105℃
Tx THC63LVDM83C(5S) 28 LVCMOS LVDS 85MHz 3.3V TSSOP56 -40~85℃
Tx THC63LVD103D 35 LVCMOS LVDS 160MHz 3.3V TQFP64 0~70℃
Tx THC63LVD823B 51bit/
2pix
LVCMOS
2port
LVDS
2port
160MHz
(320bpp)
3.3V TQFP100 -20~70℃
Tx THC63LVD1023B 67bit/
2pix
LVCMOS
2port
LVDS
2port
160MHz
(320pps)
3.3V LQFP144 -20~70℃
Rx THC63LVDF84B 28 LVDS LVCMOS 85MHz 3.3V TSSOP56 -10~70℃
Rx THC63LVDF84C 28 LVDS LVCMOS 112MHz 3.3V TSSOP56 -40~85℃
Rx THC63LVDF84B(5S) 28 LVDS LVCMOS 65MHz 3.3V TSSOP56 -40~85℃
Rx THC63LVDR84B 28 LVDS LVCMOS 85MHz 3.3V TSSOP56 -10~70℃
Rx THC63LVDR84C 28 LVDS LVCMOS 112MHz 3.3V TSSOP56 -40~85℃
Rx THC63LVD104C 35 LVDS LVCMOS 112MHz 3.3V TQFP64 -20~85℃
Rx THC63LVD824A 51bit/
2pix
LVDS
2port
LVCMOS
2port
170MHz
(85Mpps)
3.3V TQFP100 -10 to 70℃
Rx THC63LVD1022 33 LVDS
2port
LVCMOS 150MHz 3.3V TQFP100 0~85℃
Rx THC63LVD1024 67bit/
2pix
LVDS
2port
LVCMOS
2port
135MHz
(270Mpps)
3.3V LQFP144 -40~85℃
Repeater THC63LVD1027 70bit/
2pix
LVDS 2port LVDS 2port 85MHz
(170Mpps)
3.3V eTSSOP64 -40~85℃
