新聞 Raspberry Pi Camera 15m長距離傳送模組產品化之合作通知

2018.04.24 新聞
~擴大IoT與AI處理所需要的高解析度Camera配置的靈活度~

 敝公司以高速傳輸介面以及高速影像處理等創新的的混合訊號LSI技術獨步全球,此次與Silicon Technology股份有限公司協同合作,將以Board型電腦普及全球之「Raspberry Pi」所連結之Camera,將其影像最長可傳輸至15M的模組產品化,並透過該公司於第三季開始進行銷售,特此通知。
 再者,此「Raspberry Pi」Camera的長距離傳輸模組將於5月9日在東京Big sight所召開的「2018  JAPAN IT WEEK春季 第21屆嵌入式系統開發技術展」中於該公司的展出會場(西館西11-10)展出。
---------------------------------------------------------------------------------------------------------------

  將可足以代表Industry4.0的IoT與AI應用於產業現場,嘗試高速提昇效率的風潮中,雖然小型且價格低廉,但對於可對應處理IoT與AI的需求之高性能Board型電腦「Raspberry Pi」的需求與實際應用例不斷增加。另一方面,既有的FFC Cable方式一般而言僅能將Camera輸出的MIPI訊號傳輸至最多10多公分的程度,在Camera配置的自由度上存在相當的難度。
 敝公司針對像諸如此類應用於IoT與AI的Raspberry Pi Camera的需求與課題,此次開發了Camera配置距離最長可延長至15M的長距離方案,透過與Silicon Technology股份有限公司的協同合作,完成了產品化並開始進行銷售。

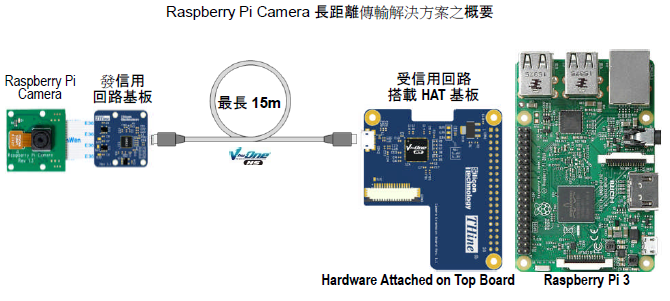

 此解決方案由連接Raspberry Pi Camera輸出信號用的回路基板以及連接Raspberry Pi本體接受信號的附加基板(HAT Board)二塊基板所構成,二塊基板之間乃由敝司所獨有的技術V-by-One® HS所進行接續傳輸。可將過去僅能傳輸數十公分左右的傳輸距離延長到最長15M,並且可將數公分寬的FFC Cable變更為透過更細的一條Cable即可傳輸,讓Camera的配置可以增加更大的靈活度。
 值此可將Raspberry Pi相機傳輸距離延長的新方案銷售開始之際,敝司代表取締役社長 高田康裕作了以下陳述。「Raspberry Pi在物聯網和AI的使用逐漸擴大時面臨了攝像頭的配置位置被傳輸距離限制的問題。我們已經開發出一種解決方案來克服這些挑戰。透過與Silicon Technology股份有限公司的協同合作,通過提供可將Raspberry Pi照相機的傳輸距離長至最長15M的模組,我們期待可看到小型且價格低廉但又能展現高性能以及高度靈活度的Camera system的使用能因此擴大。敝公司,除了將此解決方案進行產品化與銷售開始之外,更希望能進一步透過開發・提供可給予物聯網與傳感器的融合等系統活用的高度附加價值,秉持能提供客戶更進一步需求的解決方案的方針。」

■Raspberry Pi Camera延長解決方案的特徵
・Raspberry Pi Camera Module V2.1 / V1.3對應
 V2.1: 8MP 影像動畫:1080p30, 720p60, 640x480p90、
        靜止畫面:3280 x 2464
 V1.3: 5MP、影像動畫:1080p30, 720p60, 640x480p90、
        靜止畫面:2592 x 1944
・Raspberry Pi Camera Module輸出信號對應MIPI CSI-2
・基板間傳輸信號方式: 符合V-by-One® HS Standard
・信號傳輸速度:1.0Gbps
・Camera回路基板尺寸:25mm×26mm
・Raspberry Pi端附加基板尺寸:56mm×65mm

■販賣方式
・透過Chip 1 Stop股份有限公司網站(http://www.chip1stop.com/)等販賣
・2018年9月1日開始銷售(予定)


發信用基板的照片


受信用附加基板的照片

10m extension

■Application
・教育現場等Programming、Device的控制學習
・産業用途IoT
・Camera AI認知系統 等等

有關Silicon Technology股份有限公司
Silicon Technology股份有限公司 (總公司:東京都世田谷区、四方堂第五郎代表取締役社長)、為獨立系的電子貿易公司。日本、台灣、中國、美國、EU、加拿大、伊朗的供應商的日本代理店,除了販賣半導體、LCD、無線模組、connector等電子零組件、也進行各種基板的開發、設計、機制與機械設計、從試作到量産,可柔軟且快速的完成對應。

注意:本文中所提到的各企業名、產品名等,均為各所有者之商標或註冊商標。

THine Electronics 営業部顧客諮詢請點選此處
Silicon Technology股份有限公司 營業本部 營業一部 Leader 岩本勇喜 先生(TEL 03-3795-6461 Email: y-iwamoto@si-tech.co.jp
