THL3512

摘要

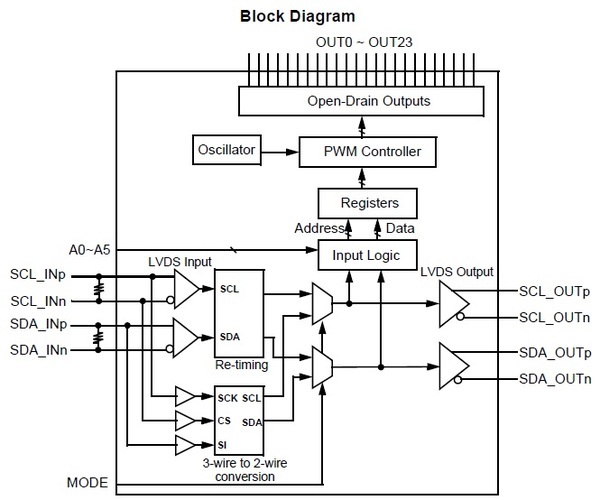

THL3512是LED Driver,具有24channel open-drain。
此產品皆搭載振盪器及PWM迴路,藉由Register它可在各個channel產生256階段的亮度設定。藉由兩組Clock訊號和數據的LVDS串行(Serial) I/OSpereader技術,
可實現高抗干擾、高速、長距離傳輸。LVDS可對應Cascade與Multi-Drop兩種連接,增加了LED Driver的配置,以及連接的自由度。傳輸 Protocol為簡易的單方傳輸,採用了對CPU負擔少,且容易控制的構造。

  • open drain 輸出24channel
  • 輸出sink電流 最大100mA/ channel
  • 輸出耐壓 最大40V
  • Channel個別亮度調整256個階段
  • 輸出Disabled功能
  • 2線Serial LVDS輸入或是3線Serial CMOS level輸入 最大10 Mbps
  • 從3線Serial CMOS level到2線SerialLVDS的Bridge功能
  • 2線Serial LVDS 的Repeater功能、波形整形、timing校正
  • 指定Device Address(最大62個)
  • 全Device可統一由Register編輯
  • 搭載各種保護機能:UVLO、過電流保護、Thermal Shutdown
  • 電源電壓範圍: 3.0 ~ 5.5V
  • 封裝:QFN 48-pin Exposed Pad
