新聞 8B10B全雙工高速通訊Transceiver開始量產通知

2019.10.23 新聞
~透過2對差分信號可傳輸多達35bit的I/O~

 敝司在高速傳輸介面與影像處理領域上以混合訊號LSI的技術領先全球,將多達35bit的I/O序列化,透過2對差分信號進行傳輸的高速通訊Transceiver THCS251已於2019年10月開始量產出貨,特此通知。
-----------------------------------------------------------------------------------------------------------------------
 近年來,筆記型電腦和遊戲機等電子設備的折疊螢幕使用的鉸鏈(hinge);360度旋轉監視攝影機使用的滑環(slip ring)在空間限制與成本問題上限制了Cable的使用數量。另一方面,諸如家電產品、產業機器、車用設備和玩具等各式產品皆搭載許多感測元件(Sensor),以接收周遭環境的訊息。隨著傳輸獲取的訊息所需的I/O數量增加,設備之間的配線變得複雜,因此減少cable數量已是當務之急。

 針對這個問題 透過並聯(parallel) I/O的訊號進行串聯化(serialize),可大幅削減訊息傳輸所需的cable數量以及解除設備之間的空間限制、降低成本、並保有自由設計。

 新產品THCS251可串連多達35 bit的並聯I/O與I2C(最多2個系統),2對差分信號雙向傳輸總計高達4.6Gbps的訊號。透過將THCS251放在通過鉸鏈與滑環處的兩端,可匯集更多的I/O,此外我們的訊號完整(Signal Integrity)技術可將一般cable的傳輸距離延長15m以上。THCS251可自由設定I/O的方向、輸出緩衝區類型(Output buffer type)和雜訊濾波器(noise filter)的段数,從而可以聰明地匯集許多印刷電路板間配線的電子設備内部訊號。搭載適應性等化器(Adaptive Equalizer)可以根據導入系統及匯集訊號的速度・種類來選擇由外部Reference Clock或是內部振盪器(Oscillator)。因為差分組之間DC平衡訊號的全雙工通訊方式,所以可輕鬆轉換為光通訊或無線通訊。連接THCS251之間的cable藉由使用光通訊。可大幅延長傳輸距離的同時提升抗噪性。另外,透過將有線cable替換為無線通訊,即使在需要絕緣的情況下也能靈活運用的解決方案。

 敝司代表取締役社長 高田康裕作了以下陳述。「THCS251可以在多個感測元件和各式控制設備之間直接進行溝通,同時大幅減少cable數量進行統整,換言之可以稱它為「統整型IoT Transceiver」。
在需要複雜配線的各種控制訊號的設備市場中我們可以提供創新的解決方案。我們很高興開始量產這種高擴充性的產品,今後將持續為客戶提出革新的貢獻。

※「V-by-One」是THine Electronics有限公司的註冊商標。

(注1)8B10B編碼
8B/10B是IBM公司所開發的高速串列傳輸方式。之所以這樣稱呼,因為將8bit的數據轉換成10bit數據進行傳送。串列資料傳送時,抓取資料與其抓取資料的時間點,所需的clock是不可或缺的存在。8B/10B方法是將串列資料中填入clock,資料與clock皆透過相同配線進行傳送為其特徵。

■Transceiver:THCS251 IC圖片

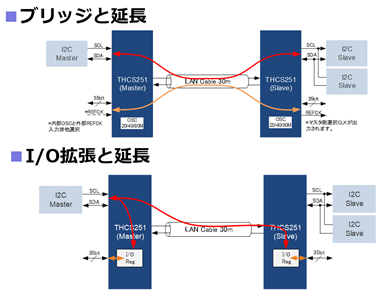

■THCS251使用範例

注意:本文中所提到的各企業名、產品名等,均為各所有者之商標或註冊商標。
