摘要

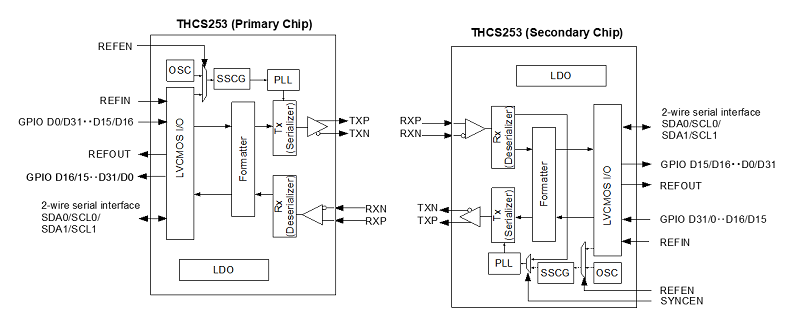

THCS253是一款集成32bit GPIO和2-wire serial interface,並與2對差動訊號進行全雙工通訊的transceiver IC。
Data sampling和SERDES驅動的reference clock可以從外部REF和內部OSC中選擇。可透過內部register access為每個端子定制GPIO方向性和緩衝區類型。


  • 具有最大32bit的GPIO
  • 內部振盪器模式下無須GPIO sampling clock訊號輸入
  • 單側clock驅動的上下stream同步模式
  • 兩側clock驅動的上下stream非同步模式
  • 兩對差動訊號進行全雙工通訊
  • 輸出緩衝器可以選擇open drain和Push-pull
  • 待機模式下,可在低功耗下進行2-wire serial interface和8bit低速通訊
  • 最大1MHz的2-wire serial interface的橋接功能
  • 從2-wire serial interface到parallel GPIO 的 I/O 擴展
  • Adaptive equalizer支援高損失傳輸媒體
  • 8B10B 編碼/解碼
  • 輸入和輸出均可設置digital noise filter
  • 錯誤檢測和通知
  • 外部reference clock頻率:9-133.3MHz
  • 搭載spread spectrum clock generator抑制EMI
  • 單一電源供給:1.7 V - 3.6 V
  • IO電壓範圍:1.7V - 3.6V
  • 動作溫度範圍:-40℃ to 85℃
