産品應用多功能事務機 MFP (操作面板)
近年來,多功能事務機（MFP）操作面板的高解析度化日趨明顯。因此,搭載主控制器的主機板與搭載LCD的操作面板板之間所傳輸的影像資料量也日漸增加。
目前主流的影像資料傳輸方式,是透過主處理器（如SoC）輸出LVDS訊號。然而,為了傳輸大量影像資料,基板間所需的LVDS訊號線數量也變得非常多。LCD模組接收影像資料的輸入介面,依所選模組的不同而多樣化。如果所使用的LCD為Parallel的類型,則整體架構如圖1所示。
除了影像訊號之外,操作面板上還搭載有按鈕、LED、觸控面板等元件,其控制訊號也需透過I2C或GPIO進行雙向傳輸,如圖1所示這些訊號也會進一步增加配線的數量。
這樣的系統構成所面臨的課題,是必須將大量配線通過狹窄機身內的有限空間。除此之外,隨著配線數的增加,連帶也提高了整體的線材成本。
透過使用Serial Transceivers IC THCS253來解決上述問題,改善後的系統架構如圖2所示。
從主機板上的主處理器所輸出的LVDS訊號,首先利用THC63LVDF(R)84C將其轉換為parallel訊號,與I2C、GPIO訊號一同輸入至THCS253,THCS253將這些訊號整合後序列化,然後傳送至安裝在操作面板板上的另一個THCS253。
THCS253之間的訊號傳輸僅需2對差動訊號線（共4條線）,可輕鬆穿過狹窄空間。此構成將parallel影像訊號、LED與按鈕的H/L訊號、以及I2C控制訊號全數整合並以雙向方式進行傳輸。將可以實現操作面板訊號穿越轉軸部的傳輸,同時透過減少配線數,有效降低整體系統的成本。
目前主流的影像資料傳輸方式,是透過主處理器（如SoC）輸出LVDS訊號。然而,為了傳輸大量影像資料,基板間所需的LVDS訊號線數量也變得非常多。LCD模組接收影像資料的輸入介面,依所選模組的不同而多樣化。如果所使用的LCD為Parallel的類型,則整體架構如圖1所示。
除了影像訊號之外,操作面板上還搭載有按鈕、LED、觸控面板等元件,其控制訊號也需透過I2C或GPIO進行雙向傳輸,如圖1所示這些訊號也會進一步增加配線的數量。
這樣的系統構成所面臨的課題,是必須將大量配線通過狹窄機身內的有限空間。除此之外,隨著配線數的增加,連帶也提高了整體的線材成本。

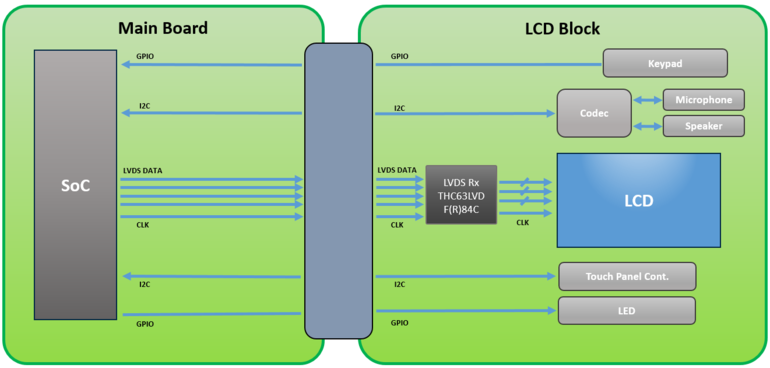

圖1 ＜BEFORE＞既有的主控制器與操作面板之主要構成圖
透過使用Serial Transceivers IC THCS253來解決上述問題,改善後的系統架構如圖2所示。
從主機板上的主處理器所輸出的LVDS訊號,首先利用THC63LVDF(R)84C將其轉換為parallel訊號,與I2C、GPIO訊號一同輸入至THCS253,THCS253將這些訊號整合後序列化,然後傳送至安裝在操作面板板上的另一個THCS253。
THCS253之間的訊號傳輸僅需2對差動訊號線（共4條線）,可輕鬆穿過狹窄空間。此構成將parallel影像訊號、LED與按鈕的H/L訊號、以及I2C控制訊號全數整合並以雙向方式進行傳輸。將可以實現操作面板訊號穿越轉軸部的傳輸,同時透過減少配線數,有效降低整體系統的成本。

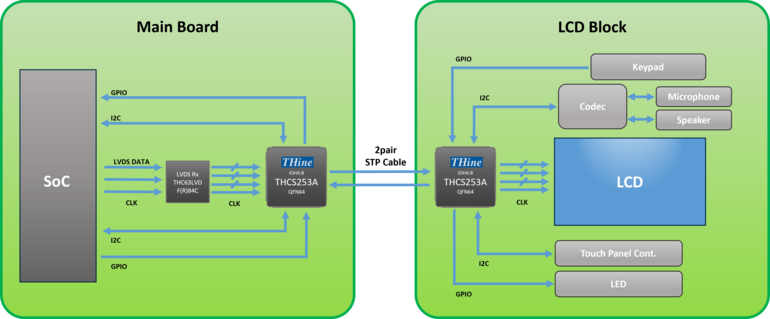

圖2 ＜AFTER＞使用THCS253的主控制器與操作面板主要構成圖
