THine Value 想使用USB輸出的高解析度Camera module

2015.08.12
  • 文章
  • 解決方案
在4K電視如此盛行的現在,所有的Camera都被要求高解析度化。如果要生成高畫素的完美畫像ISP是不可或缺的。再則為了要作後段處理,高速傳輸的Interface是必要的。 在智慧型手機的相機中使用的ISP有豐富開發經驗的THine Electronics,與Cypress Semiconductor共同開發的【可製作出漂亮的高解析度畫素的最新USB Control的應用程式】Reference Design提供全球客戶解決方案。創造出最先端的畫素處理與USB Control的全新組合。

大幅領先的三項特點

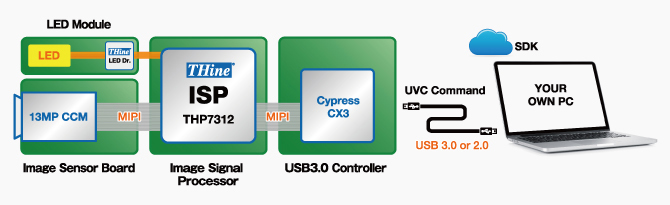

系統的構成

・ 13MP Camera Module : CMOS Image sensor module
  Sunny公司製作。專用型號 : P13V01N-203

・Image Signal Processor: THP7312
 THine Electronics製造。Firmware特別為此Reference Design所開發,內建CX3用的
   Control driver

・USB3.0 Controller:CX3
  Cypress公司製。最大可用於13MP21fps。
   可自動對應USB2.0。

・THL6523:LED Driver
THine Electronics製造。Display用,以Backlight・ Amuse為中心培養出的知識的Standard LED Driver產品。

※有關產品詳細規格,請參閱產品的網頁或是洽詢各據點。


到量產的流程

[1] Test / Evaluation
首先購買Reference Design kit時,請先確認這是業界最先進的畫質與USB Control技術。
Kit 是由e-con Systems公司的網站販賣。

[2] Design
客戶在開發商品期間,Kit的基本回路途也由e-con Systems公司提供。
關於ISP周邊部份的回路圖也應顧客要求,由敝司提供。
ISP周邊部份回路圖的提供申請書(英文版)在此處


[3] Prototype / Mass Production
顧客在產品試作或量產時,所需要的各項零件請各自由供應商購買。

主要零件供應窗口
・CX3:Cypress Semiconductor
・THL6523・THP7312・P13V01N-203:敝司

  Whom to ASK Cypress e-con THine Web Site
1 RDK - - Click here
2 SDK for RDK
Schematics excl. THine
- Click here
Schematics for THine - - Click here
3 CX3 - - Click here
THP7312 - - Click here
P13V01N-203 - - Click here

Applications


参考情報

【基本規格】
・多数のOutput Sizes
  13M 21fps
  4K2K 30fps
  Full-HD(1080p) 60fps
  and more
・Maximum frame rate: 120fps
・YUV422, JPEG Output Selectable
・Auto Exposure
・Auto Focus
・Auto White Balance
・UVC Video Processing Amplifier Properties (Brightness, Hue, and more)
・LED Control
・Either USB3.0 and 2.0 mode supported
・準備了許多的UVC的Standard device request,可因應客戶客製化的要求。

有關本Reference Design的Application之概要說明,可參考Applicatio【 USB Camera】

【常見問題】
[Q] RDK是由THine販賣嗎?
[A] 並不是的。Cypress Semiconductor社與敝司的共同合作所設計、再由e-con Systems社製造而且販售。

[Q] 為什麼需要ISP呢?
[A] 因為無法直接(用人類的裸眼來看),無法直接從高解析度的Image sensor輸出的畫素,所以需要ISP。
ISP可以調節3A或是Noise reduction等畫質,才能轉化出消費者所期待的美麗畫面。

[Q] 可以變更Sensor嗎?
[A] 不可以。本Reference Design使用的ISP Firmware,是向Sunny公司特別生產開發的ModuleP13V01N-203)。不單是Sensor ,Module的變更也無法對應。

[Q] 有可能變換Lens嗎?
[A] 不可能。本Reference Design使用的ISP Firmware,是向Sunny公司特別生產開發的ModuleP13V01N-203)。

其他的問題請洽此處
