業務企劃專欄

V-by-One® 開發秘辛

V-by-One®已成為次世代高速interface的現存標準。就讓我們稍微介紹一下不為人知的開發秘辛

起始

zoom  參觀這個專欄的訪客之中應該有許多人知道敝司是以Flat Panel Display的影像傳輸技術為核心競爭力進行業務開展。敝司所推行的Gigabit傳輸interface規格”V-by-One® HS”成為4K2K LCD Panel的現存標準,於其他眾多領域上亦被廣汎使用。



本專欄將以THine Electronics針對由LVDS時代演進到現在的V-by-One® HS的TV市場所作的努力為中心進行說明。

說到LVDS就是THine?

現在大多數的家庭擁有的液晶TV大多數是"full-high vision倍數對應"或"4倍數對應"。

聯繫這些TV所使用的液晶Panel與影像處理Processor之間的interface是以透過7bit的Parallel data轉換成Serial data的小振幅差動訊號為傳輸方式。此即LVDS。


zoom

LVDS方式並不是THine獨有的產物,在各種領域上廣汎被使用。

筆者在進入THine Electronics之前也是使用LVDS作為液晶Panel的interface。當時筆者是影像處理系統回路設計的工程師,對LVDS這種Anglog信號僅認為是屬於interface的一種。即使在筆者所使用眾多的LCD Panel所建議使用的Transmitter IC都指向THine Electronics的THC63xx,筆者也並沒有特別在意

之後加入了THine才知道,原來LVDS從很早以來就廣為業界使用,愛用THine的粉絲是令人驚異的多。

這些愛用THine的客戶們一開始也不僅僅使用THine的產品,在用過許多他社的產品後最終都回頭選擇THine。這樣建立起來的與客戶之間的信賴關係建構了"說到LVDS就是THine"的基礎

POST LVDS

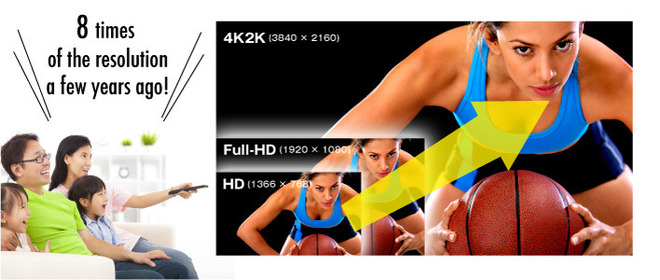

LVDS方式從10多年以前開始就被使用,而眾所周知的是這10多年來TV急速的進化。10年前說到TV的液晶Panel的主流是HD(WXGA)(以出貨量而言4:3的VGA可能是比較多的),解像度只有現今話題主角的4K2K Panel的1/8而已。再加上為了改善液晶在應答速度這個弱點,Refresh rate也理所當然的變成2倍(100/120Hz驅動),情報的傳輸量則成為16倍。在WXGA的環境下只需要6對LVDS訊號(Data:5對、Clock:1對),但4K2K 120Hz則需要16倍的96對!半導體可經由製程微細集積化整合,但LSI和Connector的pin數與cable的數量並無法如此容易的集積整合。這樣會造成LSI的PKG Size與電路板面積直接影響到cost的增加。
如果說我們早已預見4K2K會變成今天這樣的狀況可能就有點虛言,但希望解像度的優化與應答速度的改善相信不只是我們而是廣大民意的需求。尤其對在TV市場眾多愛用LVDS支持我們的客戶,面對這樣的狀況我們應該提供什麼樣的解決方案?什麼才是POST LVDS的必要條件?我們不斷的在討論。

<待續>
