업계 최초 Full HD 대응 AEC-Q100 준거 듀얼링크 LVDS 신제품


2014/12/22

-인포테인먼트, 미터・클러스터 등 차량용 패널의 고해상도화를 지원-

 당사는 고속 인터페이스 및 화상처리 분야에서 세계를 리드하는Mixed Signal LSI 기업으로, 이번에 업계 최초(1) Full HD의 고해상도에 대응하며, 차량용 집적회로의 각종 신뢰성 시험 규격으로서 세계적으로 활용되고 있는 AEC-Q100에 준거한 듀얼링크 LVDS(2)신제품의 양산출하를 2015년 1분기부터 개시하기로 하였음을 알려드립니다.

 이번에 당사가 시장에 내놓을 듀얼링크 LVDS 신제품은 THC63LVD827-Q입니다. AEC-Q100에 준거하여, 폭넓은 차량용기기에서 활용할 수 있도록, -40°C부터 +105°C의 넓은 온도범위에 대응하며, 어플리케이션 프로세서(AP: Application Processor)에서 출력된 Full HD에 대응한 TTL신호를 듀얼 LVDS신호로 변환하여 액정패널에 고속 전송할 수 있습니다. 이에 따라 향후 차량용 인포테인먼트나 스피드・미터 등을 탑재한 클러스터 등의 고해상도화를 지원합니다.

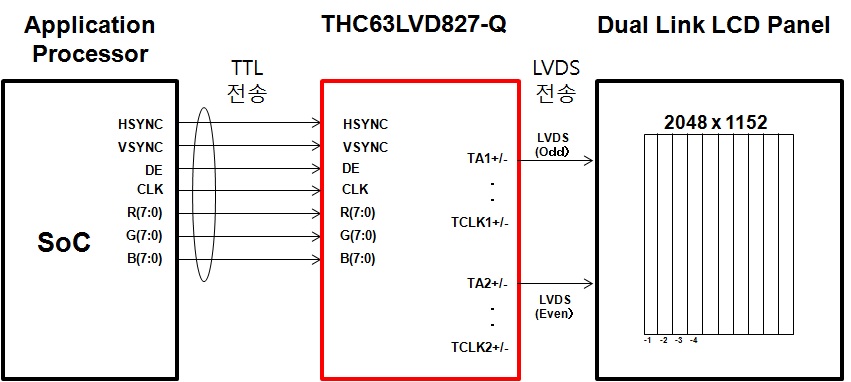

■Dual-Link LVDS 신제품 THC63LVD827-Q에 따른 솔루션













 신제품THC63LVD827-Q는, 고해상도의 중소형 액정패널용 듀얼링크 LVDS임에도 세계 최소 레벨의 소비 전력으로 동작 가능하며, XGA(1024×768)의 해상도부터 Full HD는 물론 UXGA클래스(1920×1200), QWXGA(2048×1152)의 고해상도 패널까지 커버할 수 있습니다.

 당사에서는 이번 듀얼링크 LVDS 신제품을 제1탄으로, AEC-Q100에 대응한 신제품을 앞으로 라인업 해갈 계획이며, 당사의 부가가치를 차량용 시장에 제공할 방침입니다.


■THC63LVD827-Q사진


■THC63LVD827-Q 특징
 ・AEC-Q100 (Grade 2) 대응
 ・동작온도: - 40°C ~ + 105°C
 ・유연한 Input /Output Mode
   -싱글 TTL 입력, 싱글/듀얼 LVDS 출력
   -더블 에지 싱글 TTL 입력/듀얼 LVDS 출력
 ・R/F Pin에 의한 트리거링 에지를 선택 가능한 Input Clock
 최대 174MHz의 고속 동작에 의한 1080p/WUXGA/QWXGA를 지원
 ・소비전력 type79.2mW  WUXGA@60Hz/24bit Color
 ・소형 패키지 7mm×7mm、72 Pin TFBGA
 ・1.8V 단일 전원 (1.8V CMOS 입력)
 ・1.8V / 2.5V / 3.3V CMOS 입력 서포트
 ・LVDS 소진폭 Mode에 의한 EMI 억제・소비전력 절감 가능
 ・PCB 레이아웃을 간소화한 Pin 레이아웃
 ・Power Down Mode

(주1) 발표일 현재, 당사 조사.
(주2)LVDS는, Low Voltage Differential Signaling (소진폭 차동 신호 전송)의 약어. 컴퓨터 등의 기기간 접속을 위하여 개발된 고속 데이터 전송 규격의 일종.

주의:본문중에 각 기업명, 제품명등은 각각의 소유자의 상표 또는 등록상표입니다.
자인일렉트로닉스 코리아 주식회사(문의처 : 02-3276-2012
