业内第一款符合AEC-Q100标准的FHD双路LVDS新产品通知

2014/12/22

-为信息娱乐系统、仪表盘等车载屏幕的高清化提供支持-

 本公司作为在高速数据传输及图像处理领域取得世界领先地位的混合信号处理芯片厂商。本次我公司开发的行业内第一款(1)可以支持FHD分辨率,并通过了国际车载行业通用信赖性测试AEC-Q100规格的双路LVDS(2)新产品即将于2015年第一季度开始量产出货,特此通知。

 此次我公司即将投入市场的双路LVDS新产品型号为THC63LVD827-Q。该产品在符合AEC-Q100规格的基础上,为了能够在车载设备上进行更加广泛的使用,将支持的温度范围扩展到了-40°C ~ -105°C,可以将主芯片(Application Processor)输出的FHD解像度的TTL信号转换为双路LVDS信号高速传送至液晶屏幕。由此为今后车载信息娱乐系统及仪表盘等所使用的屏幕高清化提供支持。

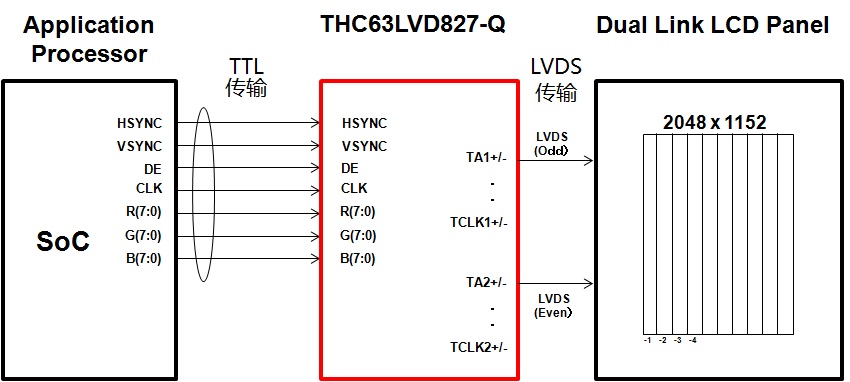

■Dual-Link LVDS新产品THC63LVD827-Q方案构成













 本新产品THC63LVD827-Q作为在高分辨率的中小型液晶屏幕使用的双路LVDS芯片,其工作时的耗电量达到了世界最低水平,从XGA(1024×768)到FHD,甚至UXGA(1920×1220),QWXGA(2048×1152)级别的高分辨率屏幕都可以支持。

 今后,本公司计划从此次的双路LVDS新产品开始,继续不断扩充满足AEC-Q100标准的产品线,将本公司的附加价值扩展到车载市场领域。

■THC63LVD827-Q的照片


■THC63LVD827-Q的特长
 ・符合AEC-Q100 (Grade 2)标准
 ・工作温度: -40°C ~ +105°C
 ・灵活的输入输出模式
   -单路TTL输入,单路/双路LVDS输出
   -双沿(Double Edge)・单路TTL输入/双路LVDS输出
 ・可通过R/F Pin选择采样沿的输入时钟
 ・最高可达174MHz的处理速度,可支持1080p/WUXGA/QWXGA分辨率
 ・功耗type79.2mW  WUXGA@60Hz/24bit位色
 ・小型封装 7mm×7mm、72Pin TFBGA
 ・1.8V单一电源(1.8V CMOS输入的情况)
 ・可支持1.8V / 2.5V / 3.3V CMOS输入
 ・LVDS小振幅模式下可以抑制EMI干扰,降低耗电量
 ・可简化PCB Layout的引脚定义
 ・带有断电模式

(注1) 根据发表日当天为止、本公司的调查结果
(注2)LVDS为Low Voltage Differential Signaling (低压差分信号) 的简称。是一种专为电脑等设备之间的数据连接所开发的一种高速数据传输协议。

注意:文中涉及的各个企业名称、产品名称等都是其各自所有者的商标或注册商标。
客户咨询方式
前海赛恩电子(深圳)有限公司 营业部(请点击此处进行咨询
