THL6518

概要

THL6518は8チャンネルのLEDドライバーです。ブーストコンバータを内蔵しているため、バックライトシステムを1チップで構成することが可能です。ソフトスタート/過電流保護/ショートサーキット保護/低電圧入力誤動作防止/過電圧保護/サーマルシャットダウンを内蔵しています。パッケージはQFN-16ピンを採用しているため、実装面積を削減できます。

特徴

  • 入力電圧範囲: 2.7V - 24V
  • ブーストコンバータ
    最大出力電圧:40V
    発振周波数:1MHz
  • LEDドライバー
    最大出力ドライブ電流:60mA/チャンネル
    ドライブ電流精度:+/-3%
  • PWM方式ディミング
  • 保護回路
    ソフトスタート
    過電流保護
    ショートサーキット保護
    低電圧入力誤動作防止
    過電圧保護
    サーマルシャットダウン
  • 3mm x 3mm QFN 16pinパッケージ

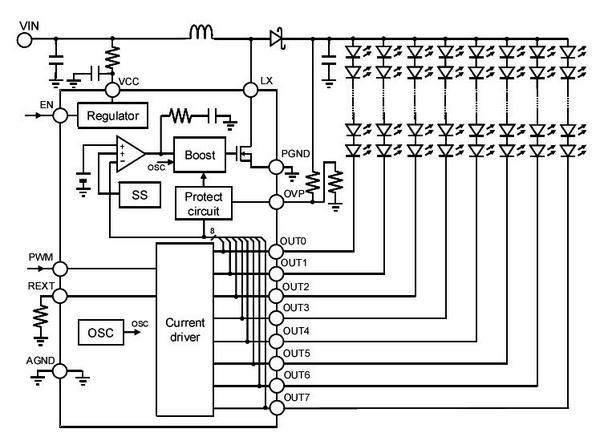

Block Diagram
