THCV216

제품개요

THCV216는 V-by-One®HS×2lane 신호를 최대 36bit×2port(Dual Pixel Link)에 해당하는 LVDS 신호로 변환하는 리시버 LSI입니다. 1lane당 최대 실효속도 3.0Gbps의 V-by-One®HS 입력을 2계통 가지고 있으며, 1080p/60Hz/36bit 컬러에 상당하는 영상신호 수신이 가능합니다.

제품특징

  • V-by-One®HS to LVDS 변환
  • V-by-One®HS 2lane 입력
     3.75Gbps(실효 3.0Gbps)/lane
  • 6ch LVDS 2port(Dual Pixel Link) 출력
     36bit/화소
     140-700Mbps/ch
  • 전원전압:1.8/3.3V
  • 패키지:TSSOP64
  • 권장 Tx:
     THCV215
     THCV217

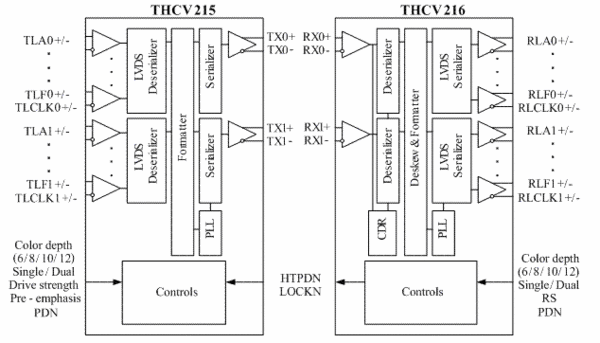

Block Diagram


V-by-One®HSInput LVDS Data Output LVDS Output Clock Frequency
1Lane 4ch(24bit) 20MHz to 100MHz
2Lane 4ch(24bit)×2 20MHz to 100MHz
1Lane 5ch(30bit) 20MHz to 85MHz
2Lane 5ch(30bit) ×2 20MHz to 85MHz
1Lane 6ch(36bit) 20MHz to 75MHz
2Lane 6ch(36bit) ×2 20MHz to 75MHz
